xelegaCAD管理外部参照操作

    在luck18网址中，可以在【外部参照】选项板中对外部参照进行编辑和管理。

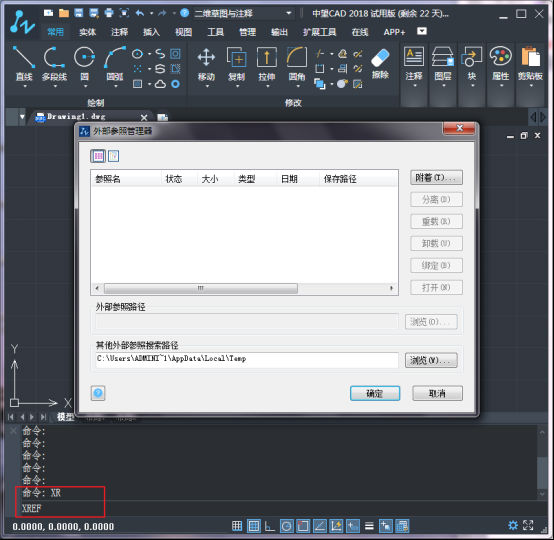

    调用【外部参照】选项板的方法如下：

    命令行：在命令行中输入XREF/XR。

    功能区：在【插入】选项卡中，单击【注释】面板右下角箭头按钮。

    菜单栏：执行【插入】|【外部参照】命令。

【外部参照】各选项功能如下：

    按钮区域：此区域有【附着】、【刷新】、【帮助】三个按钮，【附着】按钮可以用于添加不同格式的外部参照文件；【刷新】按钮用于刷新当前选项卡显示；【帮助】按钮可以打开系统的帮助页面，从而可以快速了解相关的知识。

    【文件参照】列表框：此列表框中显示了当前图形中各个外部参照文件名称，单击其右上方的【列表图】按钮或【树状图】按钮，可以设置文件列表框里的显示形式。【列表框】表示以列表形式显示，【树状图】表示以树型显示。

    【详细信息】选项区域：用于显示外部参照文件的各种信息。选择任意一个外部参照文件后，将在此处显示该外部参照文件的名称、加载状态、文件大小、参照类型、参照日期以及参照文件的存储路径等内容。

    当附着多个外部参照后，在文件参照列表框中文件上右击，将弹出快捷菜单，在菜单上选择不同的命令可以对外部参照进行相关操作。

快捷菜单中各命令的含义如下：

    打开：单击该按钮可在新建窗口中打开选定的外部参照进行编辑。在【外部参照管理器】对话框关闭后，显示新建窗口。

    附着：单击该按钮可打开【选择参照文件】对话框，在该对话框中可以选择需要插入到当前图形中的外部参照文件。

    卸载：单击该按钮可以从当前图形中移走不需要的外部参照文件，但移走后仍保留该文件的路径，当希望再次参照该图形时，单击对话框中的【重载】即可。

    重载：单击该按钮可在不退出当前图形的情况下，更新外部参照文件。

    拆离：单击该按钮可从当前图形中移去不再需要的外部参照文件。
