CAD已知弧长和直角边长怎么画弧

CAD已知弧长和直角边长怎么画弧？CAD中经常要画弧线，我们怎么根据现有的弧长和直角边长来画一个固定的弧呢？下面我们就来看看CAD弧的绘制方法。

1、 打开CAD，在左下角把极轴追踪打开（鼠标右键点击，选择90度打√）、把对象捕捉打开（鼠标右键点击，选择中点）。

2、然后在操作界面画线，如图我们已知直角边885和750，方法是按长885×2、高750来绘制三点定圆弧。先画885×2=1770长的直线。鼠标尽量水平移动，系统会有一条绿色的虚线自动定位到水平或者垂直。（因为之前打开了极轴追踪）

3、画高750：选画直线，然后鼠标放到水平直线中间位置，会出现一个三角形的绿色点，这个就是中点，鼠标在它的附近点一下，系统会自动定位到那个中点上。（之前打开的对象捕捉）

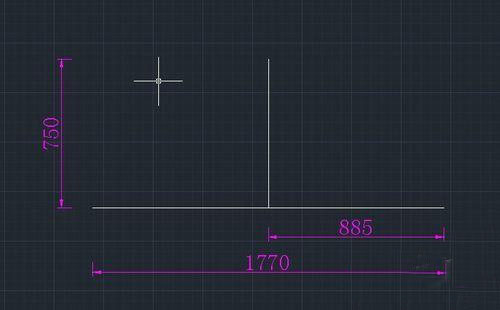

4、这时候我们获得了这样一个倒T字形的线条图，尺寸我标注了一下让大家比较清晰。

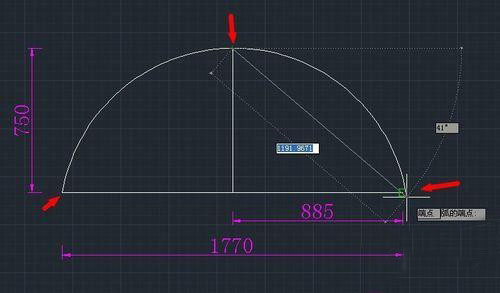

5、选择绘制圆弧。然后把三个端点连接起来。

6、再使用修剪工具（快捷键TR），把多余的一半切掉。（使用TR后回车键一下<选取全部>就方便多了）

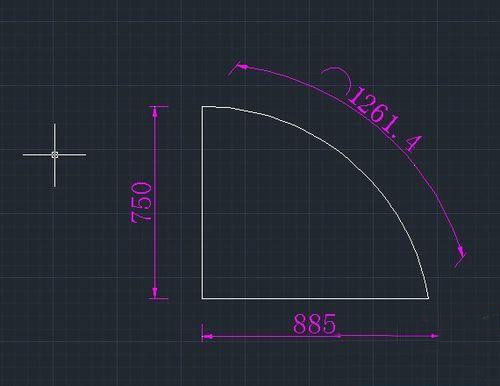

7、现在我们来看一下弧长，是1261.4，比客户提供的1261多了0.4，这个有时候是精度的问题（四舍五入），修改一下精度的设置就可以了。

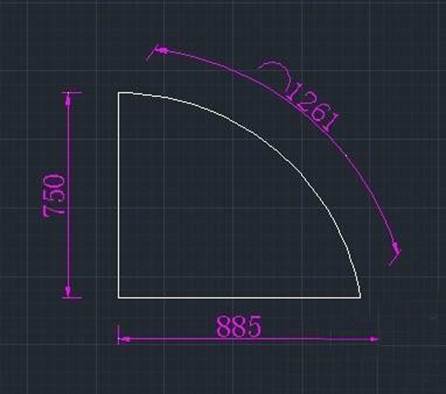

8、点选上方的标注样式设置（或者选菜单栏的【标注】→【标注样式】）选用自己使用的标注项目，修改，在主单位这一栏，把精度从小数点后1位设置成个位数（0.0→0），点确定，客户提供的原图就出来了。

以上就是CAD已知固定弧长和两条直角边画弧的教程，希望对大家有帮助。
