CAD图纸中怎么把实线变成虚线？cad中绘制图纸的时候，如果不小心把虚线化成实线，该怎么改回来呢？

下面我们就来看看详细的教程，需要的朋友可以参考下哦。

方法一：

1、双击cad的快捷图标。我在上面随便画了一个矩形。

2、选择右上角线性控制工具栏，选择“其他”。

3、在新出现的窗口中选择“加载”。

4、拖动上图中加载下面的线型选择，这里我个人选择的是红色框住的那种线型，如下图所示。点击确定。这时回到cad的工作空间，选择刚上添加的那个虚线线型，置为当前就可以了。

5、这时，绘制一个一条直线，如下图所示。很明显，画出的直线就是虚线。

方法二：

还是以上图中那个矩形为例子。

如果要将上图中的直线变成虚线怎么办呢？选择矩形，在右上角的线型控制中选择虚线。

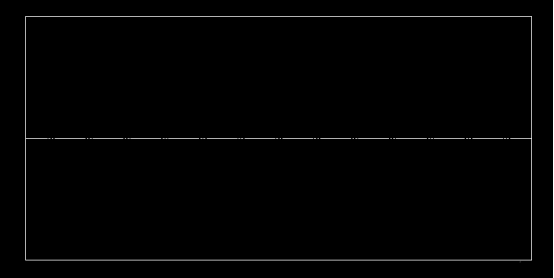

这时，你就会发现，实线的矩形变成虚线了。

明明使用的是虚线，可是还是显示实线？

很多使用cad的人都会遇到这个问题，一般都是cad设置错了。在cad的命令框中输入：highlight，按回车键，输入1，这时，你会发现虚线已经出来了。

以上是我们能给大家提供的两个办法啦。
