CAD怎么建立模板快速画图

CAD怎么建立模板快速画图？CAD中画图很麻烦，需要重新去舍子参数，我们可以通过统一设置图层、图形界限、标注、文字等，下面分享CAD快速画图的技巧，需要的朋友可以参考下

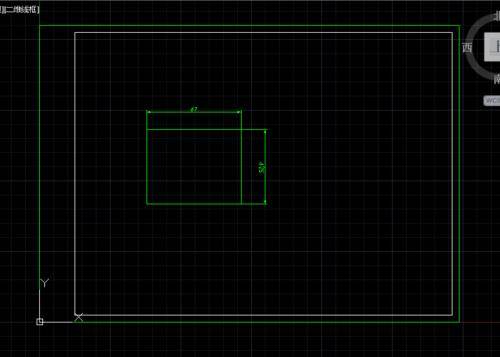

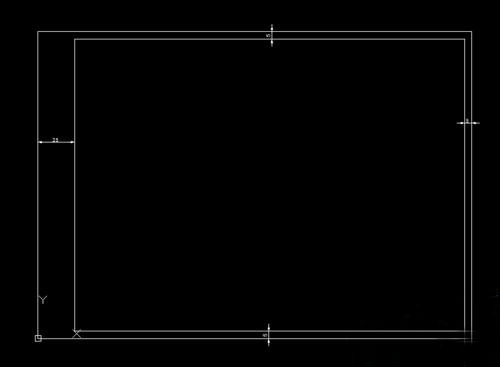

1、打开软件，设置图幅，目的为了作图有个边界限制，避免作图超出界限，便于比例作图和打印及相关设置。具体步骤是点击“格式”-“图形界限”，以A4纸张大小为例，选择坐标（0,0）及（297,120），设置完后可以画个边框，可以看出图形界限的大小。可以按照A4（横向）图纸的要求把边框画好。

2、设置单位及精度：点击“格式”-“单位”，按图进行相关设置（根据个人的图纸要求进行设置）。

3、建立若干图层：点击“格式”-“图层”，进行相关线层设置（包括颜色、线型、线宽等）。

4、设置对象样式：

1）点击“格式”-“文字样式”，根据个人要求具体设置；

2）点击“格式”-“标注样式”， 根据个人要求具体设置；

3）点击“格式”-“点样式”， 根据个人要求具体设置；

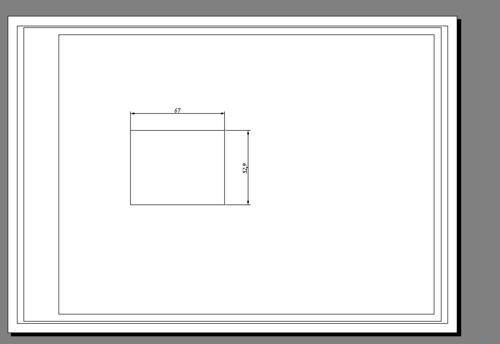

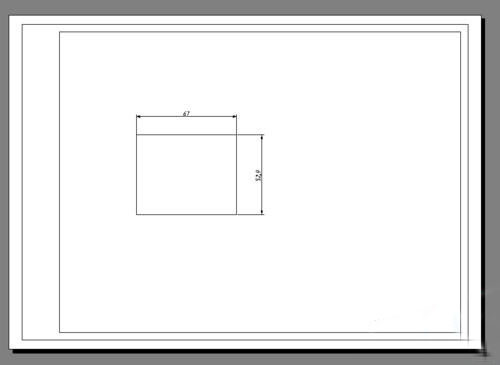

5、设置完成了就可以进行绘图了。绘图始终使用1：1比例。为改变图样的大小，可在打印时设置不同比例或者利用图纸空间内设置不同比例的视口。 在绘图前要确定好打印比例，这样觉得按相应比例设置字高、标注样式、图块比例、多段线宽度等，保证不同比例图纸打印效果一致。不同的打印设置效果就不同，详见下图对比。

6、需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。更多情况下使用对象捕捉或在绘制时直接输入长度或相对坐标。

7、可以直接在模型空间中将图框和图形绘在一起，也可以在布局空间中插入图框，利用视口排布模型空间的图形。如果用布局空间，建议一个布局只放一个图框，并设置并保存好合理的页面设置，以后打印时就不必再重复设置了。

8、将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.dwt文件），以后绘制新图时，可在创建新图形向导中单击“使用模板”来打开它，并开始绘图。

9、经过上述设置，可以自定义自己经常用得到的图形模版，如A4\A3等，还可以定义标题栏等，下次绘图就可以直接调用已经设置好的模板，直接画图了。

注意事项：

1、图层、文字、标注等设置尽量按照国家标准来进行设置，便于他人看图和交流。

2、为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。对象的颜色和线宽属性可以影响打印效果，因此要合理规划，以保证打印时能得到合理效果。

3、对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

以上就是CAD建立模板的教程，可用于快速画图。
