CAD打印出现两个图框的解决办法

CAD图纸打印出现两个图框该怎么办？ 在CAD打印时，我们一般会设置两个图框，外面那个是图纸大小，里面那个是标准图框。在打印时，“打印范围”我们选“窗口”，然后选中外面那个图框，可是最终打出来却有两个图框。出现这个问题有可能是打印区域与纸张尺寸不符，下面我们就来看看这个问题的解决办法。

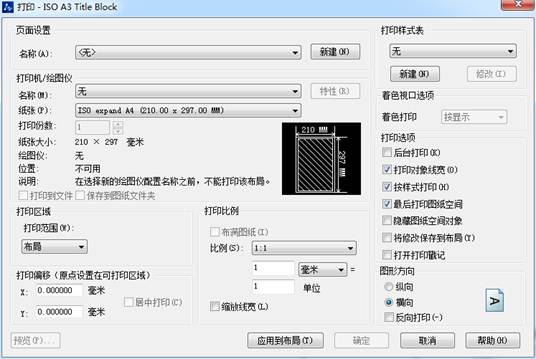

1、同时按住Ctrl+P，打开"打印"窗口。“图纸尺寸”选“A4”，将鼠标放到图纸示意图上，会浮现出说明文本。在说明文本中，如果看到“图纸尺寸”大于“可打印区域”，即打印时存在页边距。这就是为什么会出现两个图框。

2、在“打印”窗口中，选中打印机，单击“特性”按钮。

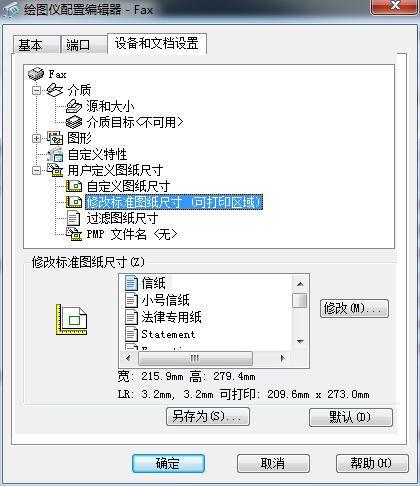

3、弹出“绘图仪配置编辑器”窗口，依次单击“修改标准图纸尺寸”——“用户定义”——“修改”。

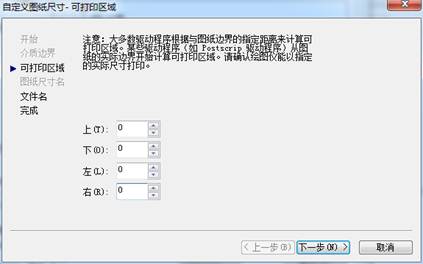

4、弹出“自定义图纸尺寸窗口”，将“上”“下”“左”“右”的值都修改为零，单击“下一步”。

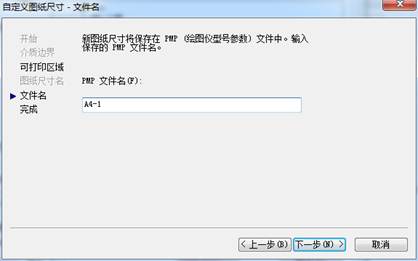

5、输入“文件名”，这里的名字可以随意设定。输入好后，单击“下一步”

6、单击“完成”，退回到原来的“绘图仪配置编辑器”窗口，再单击“确定”。

7、弹出“修改打印配置文件”，仅应用于此次打印选第一个，否则选第二个，这里我们选第二个。

8、“图纸尺寸”选择我们刚才设置好的“用户定义”，单击“确定”即可。

更多CAD打印问题详情可参考CAD打印 ，希望对大家有所帮助。
