CAD布局加入标准图框的方法讲解
CAD布局界面怎么快速加入标准图框？CAD打印图纸时，为了规范图纸，方便直接打印，我们需要加入标准图框，如何在CAD图纸中加入标准图框呢？今天小编给大家介绍CAD布局界面加入标准图框的方法，下面一起来看看详细的教程。
1、打开CAD，在CDA模板中建立标准图框，以A2图纸为例

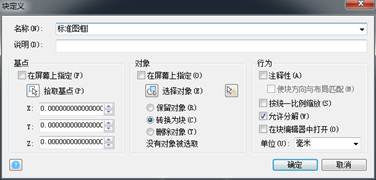

2、选择图框——按B键——设置标准图框未块并命名——确定

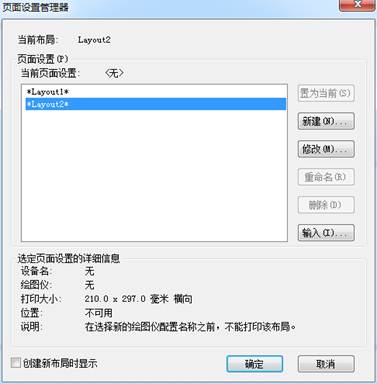

3、点击布局进入——右键布局——页面布置管理器——修改——选择A2图纸——确定

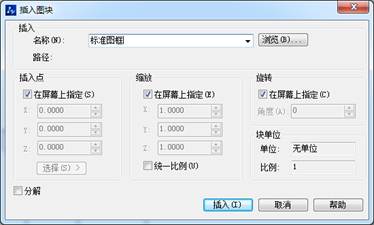

4、按I键——放入设置好的块
5、按MV指定图纸视口——按MS进入视口窗口中
6、按Z——按S键——1/100XP设置图纸比例——调整图纸在图框的位置——双击图框外确定
7、右键图框里——显示锁定——是——图框设定完成——打印预览
以上就是在CAD布局界面中加入标准图框的教程，希望大家喜欢。
