cad标注文字怎么旋转和倾斜 ?当我们标注图形吻文字时，想要文字和标注的图形平行或看上去在同一平面上，这时候cad需要将标注的文字旋转角度，该怎么旋转呢？下面我们就来看看设置cad标注文字方向的教程， 看看CAD是怎么使用文字和标注的倾斜命令以及标注文字的旋转命令的。

一、标注

1、通常绘制平面图的时候我们用的都是线性标注，线型标注无论标注图形是否倾斜，标注线本身都是水平或竖直的，也就是说只能标注图形的X向或Y向尺寸。

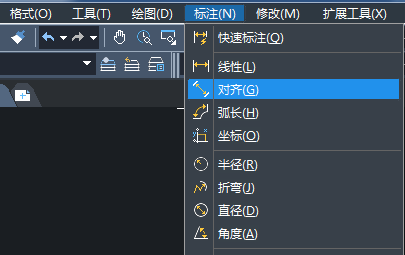

要想标注斜线的长度，一般情况用对齐标注就可以满足要求了。在菜单中选择【标注】》【对齐】，或者直接输入DAL快捷键，执行对齐标注的命令。

2、、捕捉线的两个端点，就可以完成对齐标注，如图所示。对齐标注的标注线和文字都已经被旋转到跟标注的线平行和垂直了。

二、设置标注的倾斜角度

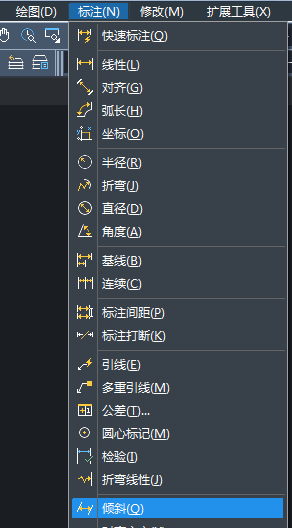

1、如果标注的是三维模型的轴侧图，如果想更好地模拟三维效果，我们希望标注看上去在图形所在平面并与图形平行，这个就需要设置标注的倾斜角度。在菜单中选择标注>倾斜。

2、执行倾斜命令后，框选上图中的两个对齐标注，输入90度，作为倾斜角度，如图所示。我们看到标注的边界线变成与X轴呈90度的方向，但文字没有什么变化。

三、设置文字倾斜角度

如果我们想文字跟标注的尺寸线有同样的倾斜效果，可以直接设置文字的倾斜角度，设置方法有两种。一种是在文字样式中设置倾斜角度，还有一种方法是直接编辑标注文字，直接设置文字的倾斜角度。

四、设置文字的旋转角度

在有些情况下，标注是倾斜或竖直的，但我们为了看图方便，希望标注文字保持水平，此时我们可以设置标注文字的旋转角度。

1、在CAD中也专门提供了标注文字的旋转命令，输入DIMTEDIT，回车，输入A，回车，来设置文字的旋转角度。

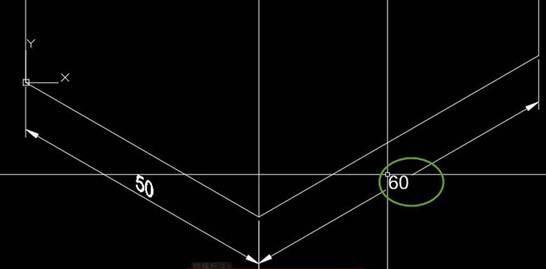

2、执行标注文字角度命令，单击右侧标注的文字，我们可以直接输入文字与X轴正向的角度。输入0.1，我们会发现文字就基本接近水平了，如图所示。

以上是CAD文字标注的旋转和倾斜的一些应用教程，希望大家喜欢。
