cad怎么绘制水晶灯平面图?

一般室内装修都需要用到水晶灯装饰，那如何使用cad来绘制一个独特的水晶灯呢？下面小编就教一下大家水晶灯的平面图绘制方法，其中包含同心圆和椭圆的绘制，运用椭圆的极轴阵列方法，下面是具体的教程。

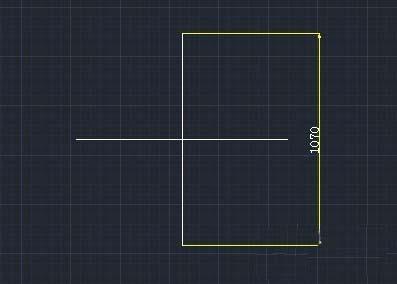

1、启动zwCAD软件，执行“直线”命令（L），打开“正交”模式，绘制二条相互交叉且长度为1070mm的直线。

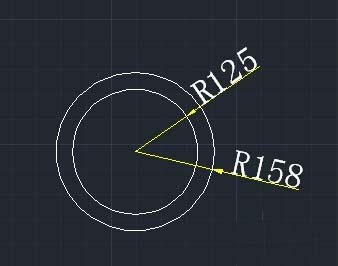

2、执行“圆”命令（c）,以交叉点为圆心，绘制二个半径分别为125mm和158mm的同心圆。

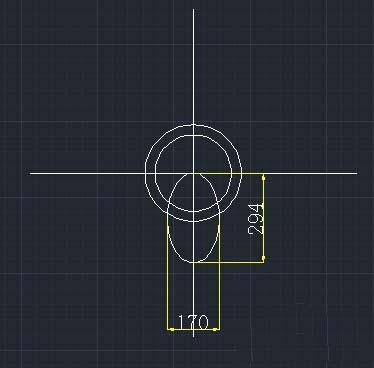

3、实行“椭圆”指令（EL）,根据指令行提示，默许系统设置，并按空格键判定，系统提示选择“椭圆的端点：”，选择同心圆的圆心作作为椭圆的端点，翻开“正交”方式，向下移动光标，输入椭圆长轴为294mm,并按空格键判定，再输入短轴半径85mm,然后按空格键判定，就制作出了一个长轴和短轴分别为294mm和170mm的椭圆。

4、用同样的方法，过同样的点作为端点，绘制一个长轴和短轴分别为336mm和186mm的椭圆。

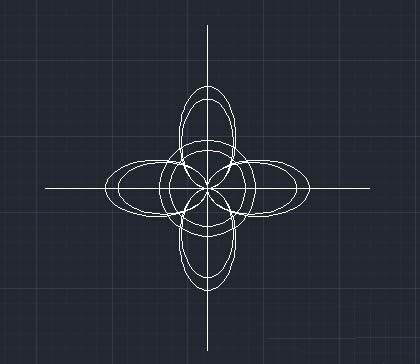

5、履行“阵列”命令，依据命令行提示，挑选二个椭圆为阵列目标，按空格键断定，体系弹出阵列方法菜单，挑选“极轴（PO）”选项，体系提示“指定陈设中心点[基点（B）、旋转轴（A）]：”，按空格键断定，体系默认为“中心点”，挑选同心圆的圆心，依据命令行提示，挑选“项目（I）”选项，并按空格键断定，然后依据提示输入阵列数为“4”，并按空格键断定即可。

水晶灯的绘制就完成了，有需要的朋友可以参考一下，自己尝试动手绘制。
