CAD斜截圆管放样下料的教程
cad中想要对斜截管圆管放样下料，该如何操作呢？下面我们先来看看钣金构件中斜截圆管的放样下料操作过程。
1、绘制钢管二维图。

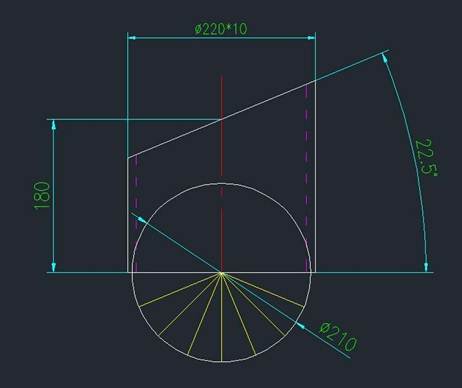

2、垂直端口绘制一个直径为钢管中径的圆,以刚才绘制圆的圆心绘制16等份线（黄色）（按钢管直径大小设置等份数量，等份数量均需4的整数倍。

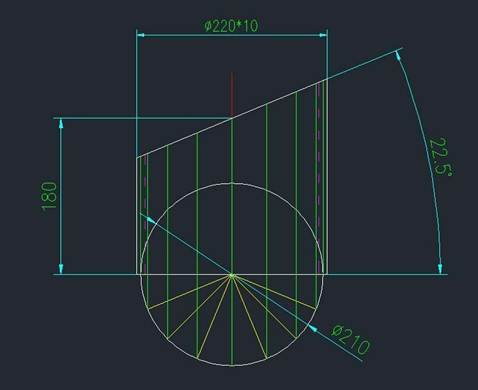

3、将等份线与圆的交点与钢管斜口进行垂直延伸连接（绿色）。

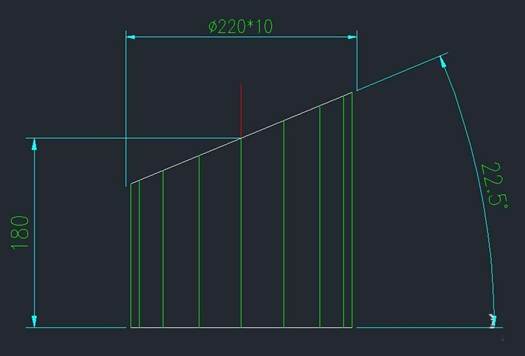

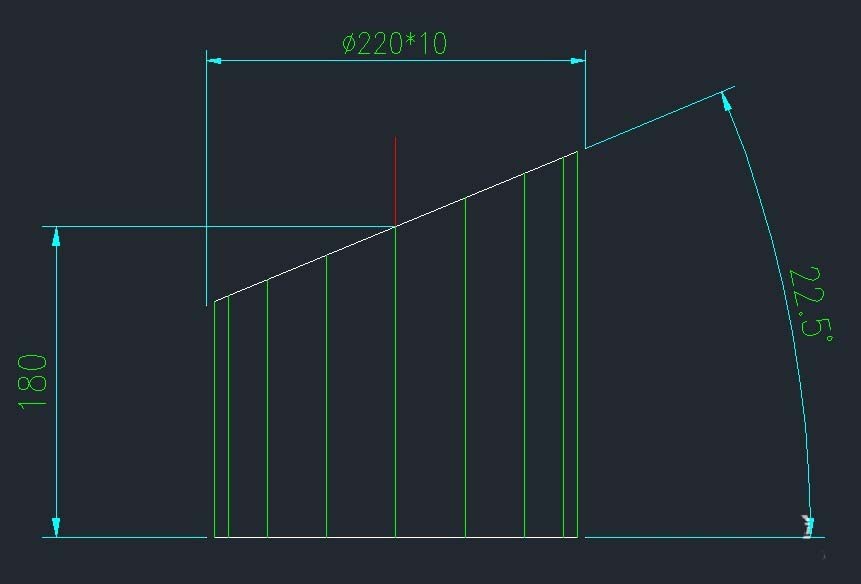

4、将等分线修剪到与钢管端口一齐，删除多余线段。

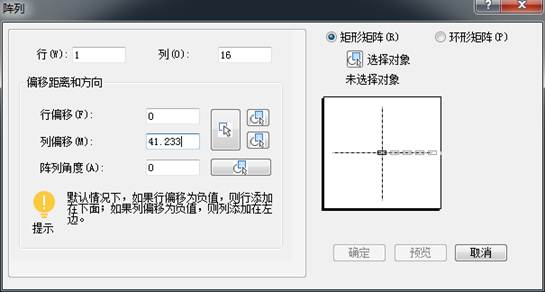

5、算出中径210的周长为210*3.141592654=659.734，将周长659.734作16等份：659.734/16=41.233。绘制一条41.233的线段，并进行矩形整列

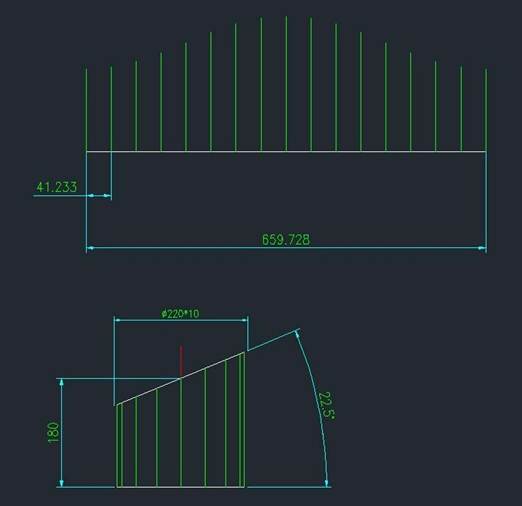

6、直接将依次将钢管的绿色等份线复制到刚才矩形整列的端点
7、将上面端点用样条曲线进行连接，即可得到需要的下料图形
操作过程需要细心，多做几遍就能熟悉了，有需要的可以尝试一下。
