绘制CAD排水系统图纸隔膜阀的方法
1、先用矩形工具绘制一个长100,宽50的矩形。在矩形内画出对角线;

2、用快捷键【x】拆分矩形;删除矩形两条长边;

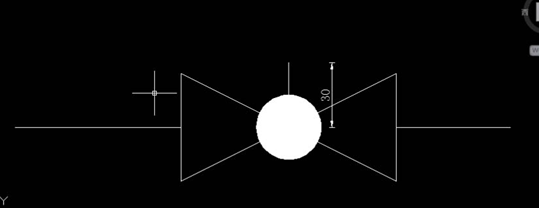

3、在矩形对角线相交处画一个半径15的圆,将圆填充黑色,连接管线;
4、在圆的圆心画一条长30的竖线;

5、在竖线顶端两侧各画上长15的线。

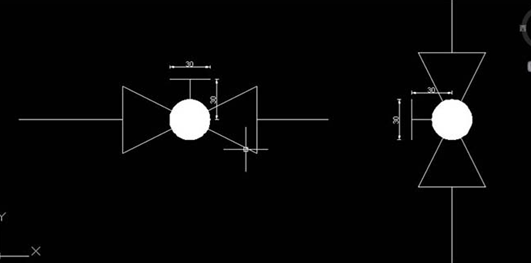

6、方向旋转即可,大小可以等比例缩放。这就是给排水中的隔膜阀绘制。
以上就是CAD隔膜阀的绘制方法,希望大家喜欢,请继续关注luck18网址官网。
