CAD模型出图和布局出图
CAD出图分为白图和蓝图。白图直接通过CAD打印即可。但大多数情况下，我们出的是蓝图。蓝图则通常需要将CAD版打印成PDF版。有的公司会有相应的制图标准规定，比如，我们一般是在模型里画图，A公司可能规定通过布局出图，B公司可能规定通过模型出图，C公司则无要求。
一、模型出图

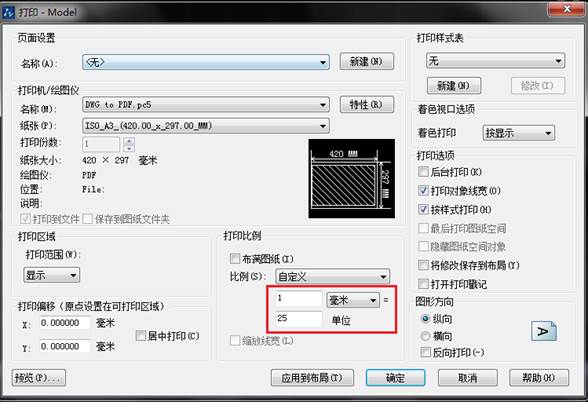

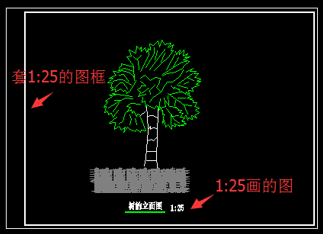

模型出图，按多少比例画的图，就套多少比例的图框，如下图，1:25比例画的树，套1:25比例的A3图框。打印页面中的打印比例，则需要设置成1:25。
二、布局出图
布局出图，即实际尺寸出图。按照1:1出图。所以所套图框是1:1的图框。

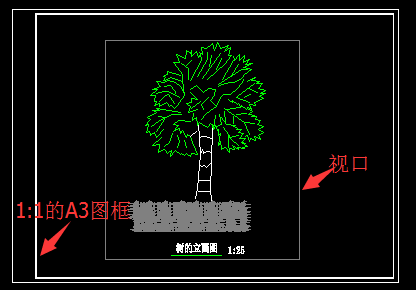

由于我们一般是在模型中画图，所以在布局出图的时候，需要通过“视口”，使模型中的图显示在布局中。
点击【视图】——【视口】——【一个视口】，在布局中拉一下，即可建立一个新视口。如果在新建视口中未看到你模型中的图，那么你可以在视口空间内，双击鼠标滑轮，即可找到模型中的图。但此时视口比例未定，需要定义视口比例。
双击进入视口，在下图的箭头位置输入画图比例1:25，回车，比例即设好。如果图未完全显示出，可按住鼠标滑轮，鼠标变成手形，移动图的位置，或将鼠标放在视口外，双击跳出视口，然后拉视口边缘调整视口的大小。最后套上图框，然后打印PDF即可。
