如何用CAD画一条固定角度的直线段
在CAD中，我们可能需要绘制一些固定角度和长度的直线，那该怎样才能画出一条固定角度的直线段呢？接下来我们以画一条角度为45°、长度700的直线为例，向大家介绍具体的操作方法。

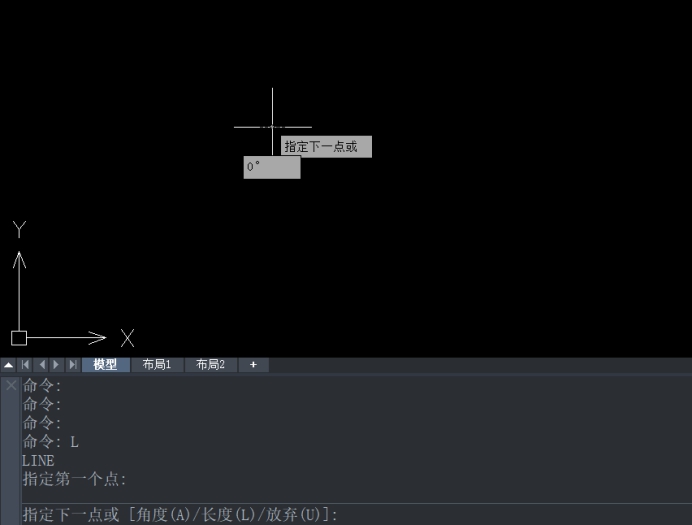

1.在CAD命令栏中输入直线命令【L】，或点击CAD绘图工具栏上的直线命令，在绘图区的任意位置指定一个点，作为直线的起始点。

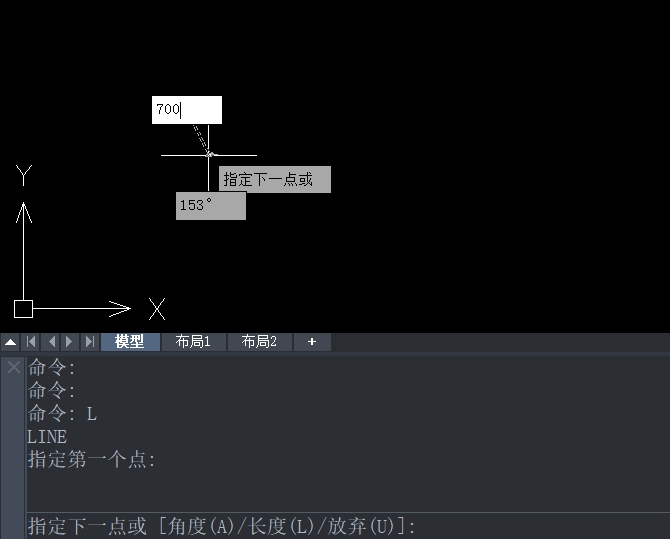

2根据提示输入直线的长度700，此时这条直线的长度就确定了。大家可能会发现，在图形的两边各有一个输入框，图中有700的框就是提示我们输入长度的框，而另一个就是提示我们输入角度的框。

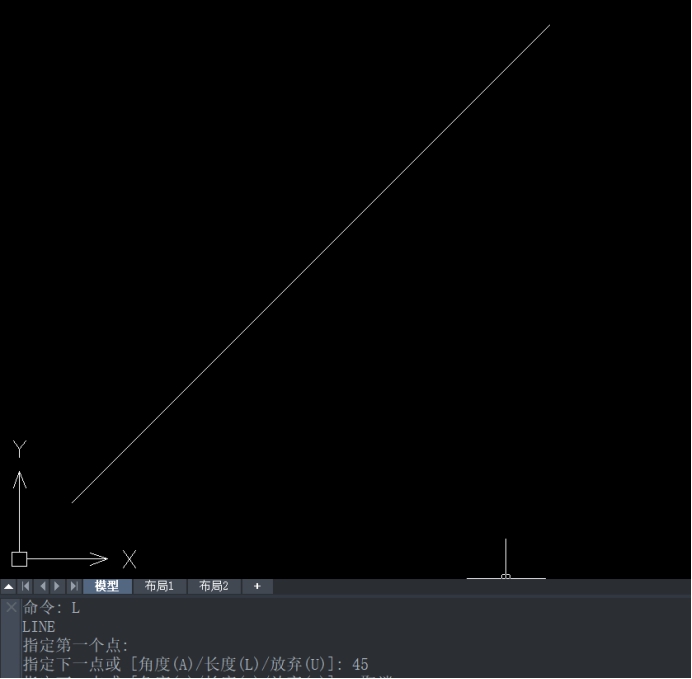

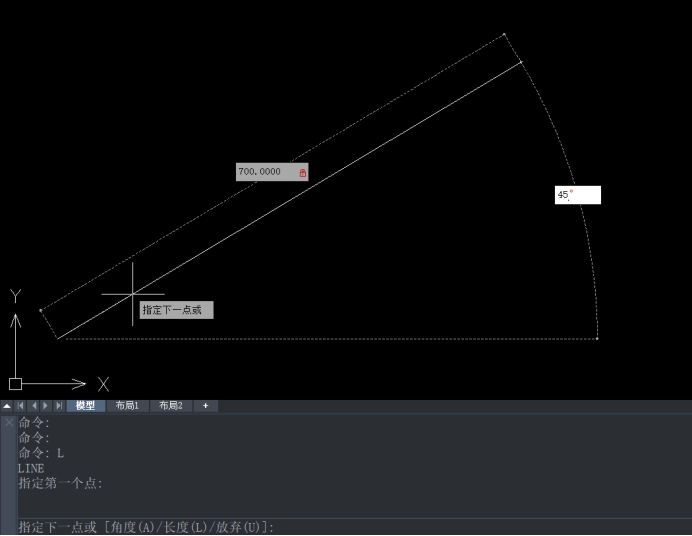

3. 大家可能会发现，通过鼠标点击无法从一个框切换到另一个，那我们要怎样才能把光标从输入长度的框切换到输入角度的框呢？别急，这里有两种方法，第一种方法是直接按下键盘中的【tab】就可以切换成功了；第二种方法是同时按下键盘上的【shift】和【<】两个键，也可以切换成功。成功切换到输入角度的框后，输入45然后回车确定，这个时候，我们要绘制的长度700，角度45°的直线就绘制好了。
以上就是在CAD中画一条固定长度和角度的直线段的方法，文中的角度和长度仅供大家参考，长度和角度的设置要根据大家的实际使用情况而定。
