钢丝绳是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。在物料搬运机械中，供提升、牵引、拉紧和承载之用。钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。在这个简单的CAD教程中，分享如何用CAD设计和制作在钢丝绳。

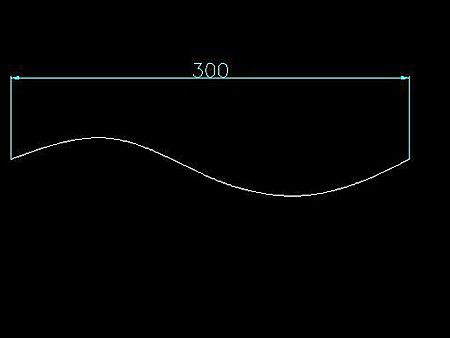

1.首先画一条曲线做钢丝绳的中心线，尺寸根据自己需求设计，参考下图。

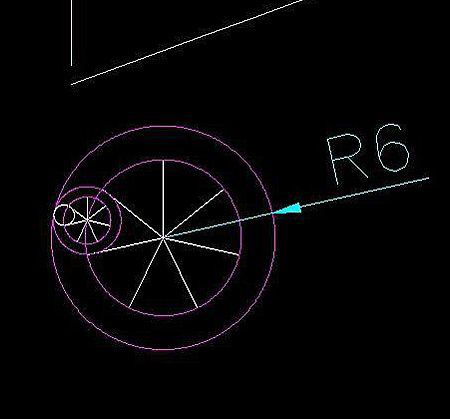

2.画一圆做钢丝绳的外径（尺寸参考R=6）分7等份，切画一小圆，以R6的圆心到小圆圆心作一圆，剪切等份线，留下七星线。同样在小圆内分7等份画一小小圆，并剪切等份线留下小七星线。如图：需要的是白图层线，粉红图层线就不需要了。

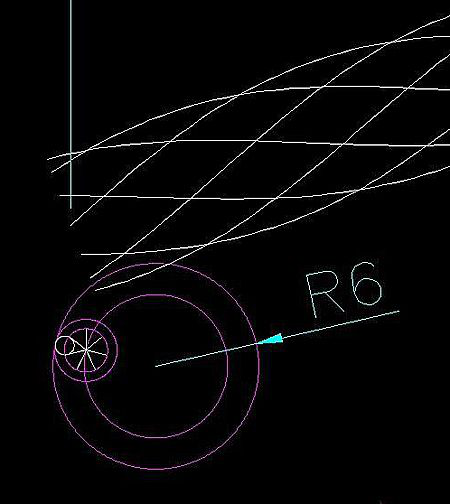

3.sweep—选择大的七星线—T（扭曲）—1800—选择曲线。扫出七条扭带。

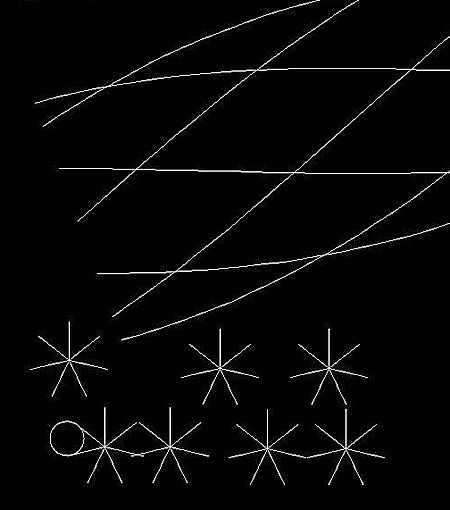

4.命令: _explode（分解），分解七条扭带，然后删除八条（包括原来的一条）中心线和顶端的线。

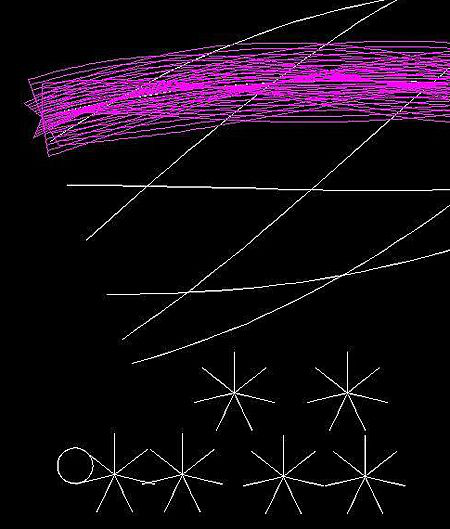

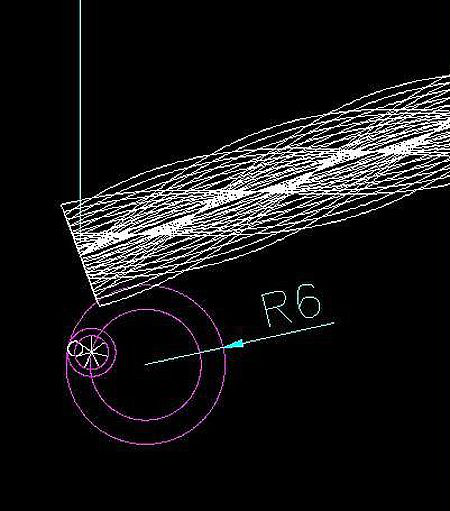

5.再复制六个小七星线。把粉红图层置为当前，删除其他辅助线。

6.sweep——选择小的七星线——T（扭曲）—— -3600（注意：是负的）——选择任一条曲线。扫出七条扭带。

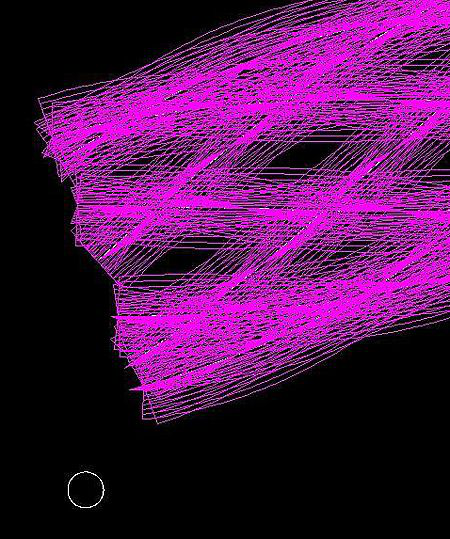

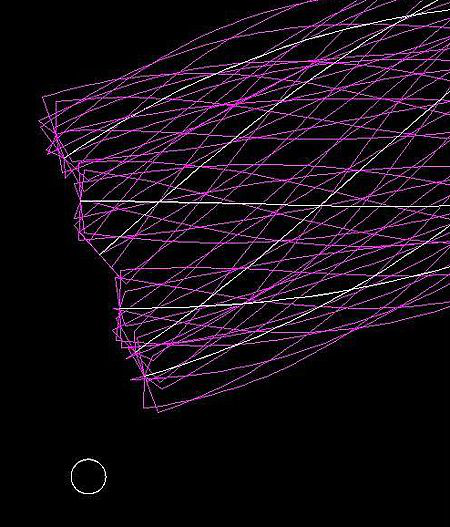

7.按照上一部的操作，全部扫掠完这七条七星线。

8.然后全部分解。

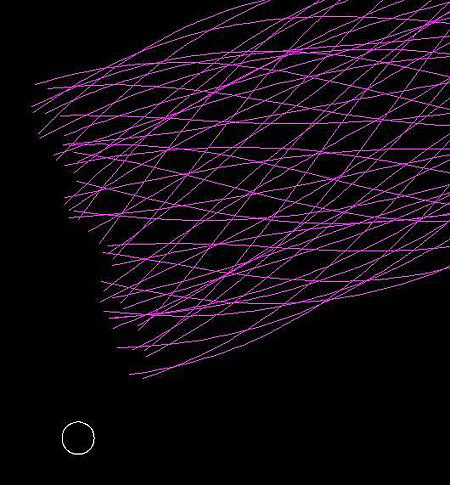

9.删除与白线重合的所有线与顶端的线。

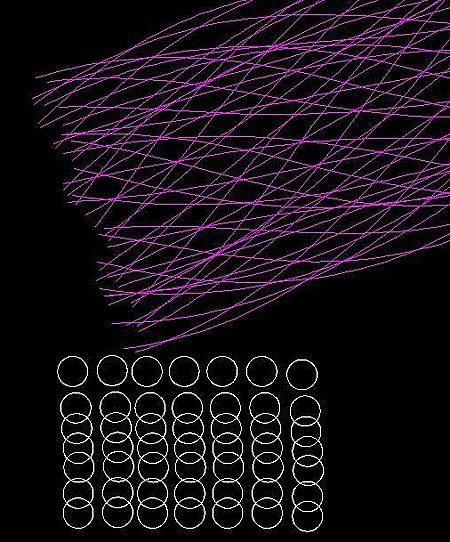

10.把一个小小圆复制成七七四十九个。

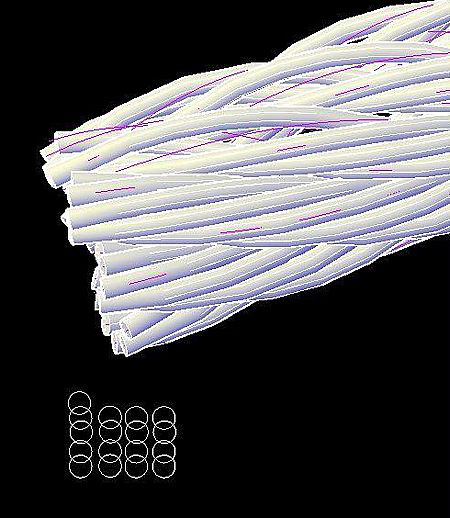

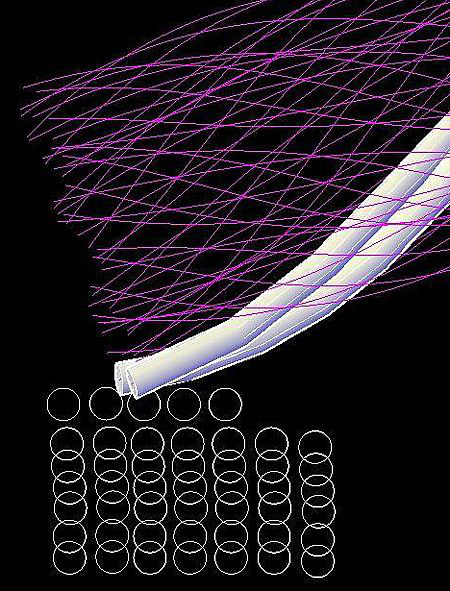

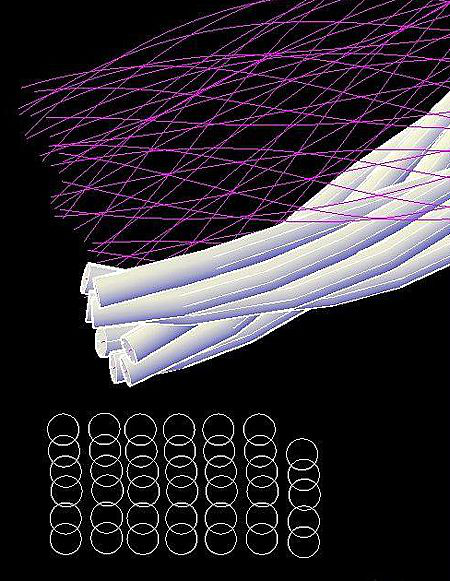

11.回到原来白色图层置为当前.接下来就是逐个扫掠，这回不用扭曲，逐渐变化如图所示。

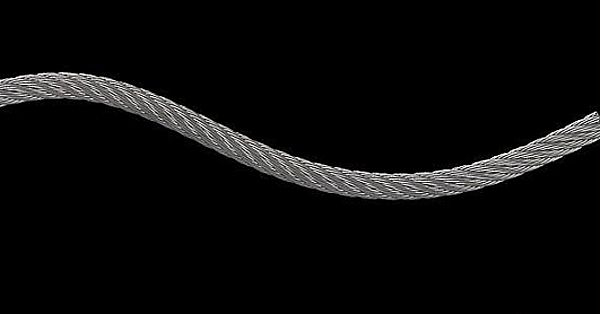

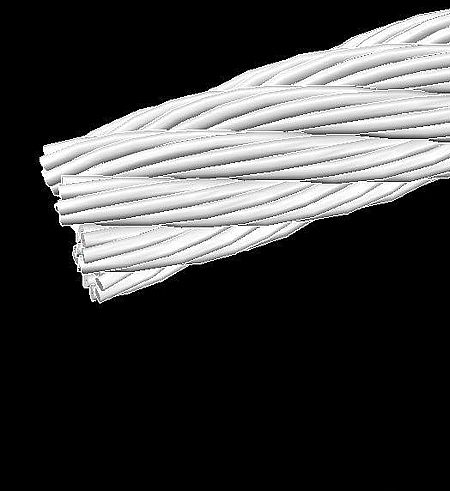

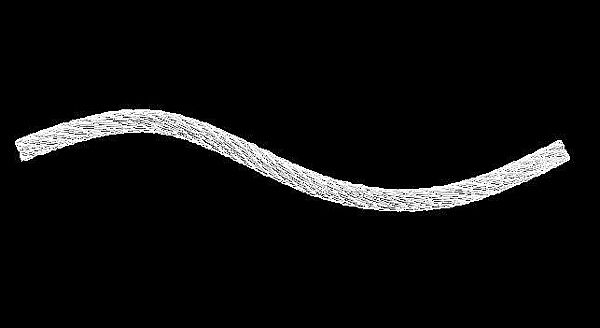

12.完成。
