我们在CAD中需要进行对平键和齿轮的安装，当这样是我们该如何正确操作绘制我们需要的内容，大家可参考我们下列的步骤，看看是否能够帮到大家。

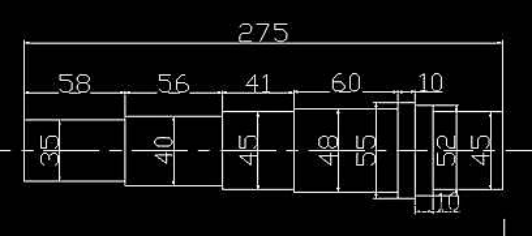

1．轴的绘制

直线根据每个轴肩的尺寸先绘制轴的一半，然后利用镜像工具将已绘制的轴以一开始绘

制的水平中心线为对称轴镜像。轴由长度为58、56、41、60、10、10、30的轴段组成，而它们的对应半径分别是17.5、20、22.5、24、27.5、26、22.5。

绘制好后，进入块编辑器进行拉伸动作块操作。

2．键

矩形绘制一长56，宽为10的矩形，选用圆角工具倒圆角，倒角半径为5。

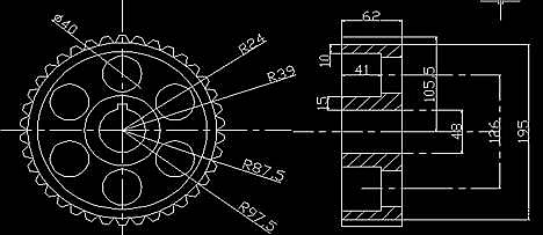

3．齿轮

齿轮剖视图是将齿轮半解剖得到的，具体形状和尺寸见视频操作。

齿轮俯视图是根据机械制图中的“高、平、齐”的对应原则绘制的，先用直线捕捉剖视

图上的参考点做水平拉伸做辅助线，选择圆捕捉辅助线上的切点做轮毂外形。最后利用阵列工具绘制齿轮上的齿，齿数为38个。

绘制好后，进入块编辑器进行缩放动作块操作。

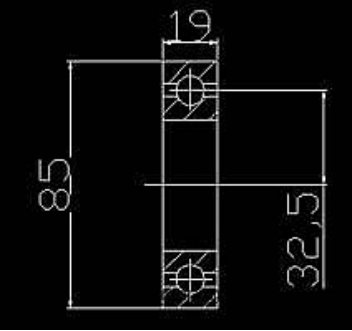

4．滚球轴承

复习工具选项板窗口，通过工具选项板窗口直接插入滚珠轴承动态块。

工具选项板窗口操作：点击“工具”菜单>工具选项板，在弹出的选项板中选择机械模板中的滚珠轴承，直接插入CAD界面即可。

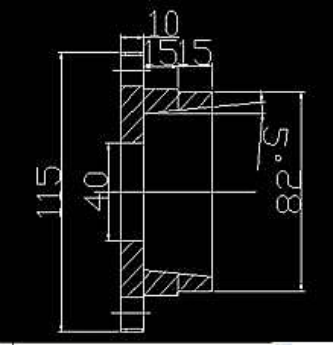

5．轴承盖子

具体操作见视频。这里要注意左轴承盖和右轴承局部形状不一样，左轴承盖在中心线位

置多一个直径40的通孔。

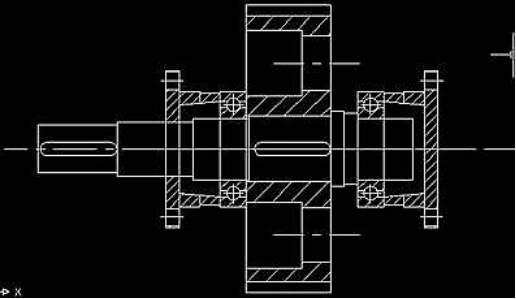

6．零件组装

以各个零件的水平中心线为基准线，利用移动和复制功能捕捉特征点进行安装。

装配好后，进入块编辑器中进行零件可见性块操作。

7．零件标号标注

利用新增功能：项目符号和列表对装配图上的零件进行注释。

操作步骤：绘图>文字>多行文字。在弹出的文字格式对话框中单击选项按纽，选择项目符号和列表。

8．提取快操作数据

利用新增功能：从块属性中提取数据对二维CAD操作环节的块操作信息进行数据提取。

操作步骤：工具>属性提取。
