轴测图立体感强、直观性好，在工程上广泛应用，但其尺寸标注麻烦，许多人标注不规范，根据机械制图国家标准的规定，结合工作实践，现阐述CAD中轴测图的尺寸标注方法如下。

1、错误的标注：

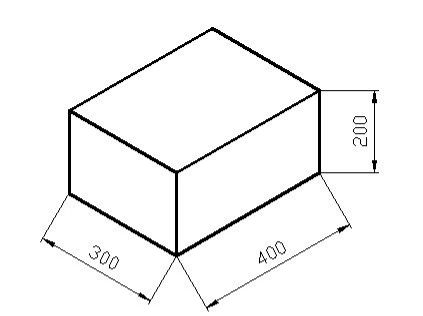

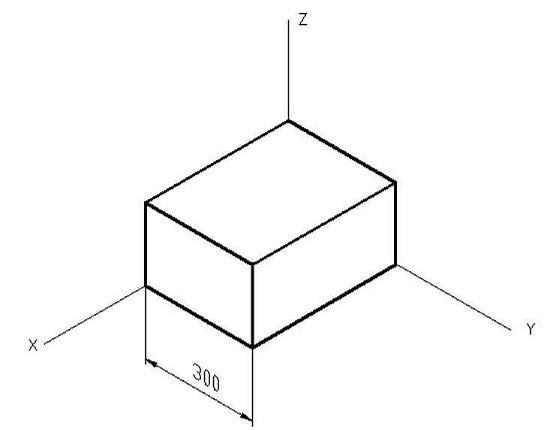

这是用“线性”标注，显然是很错误的。

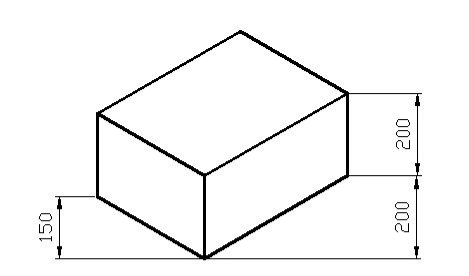

这是用“对齐”标注，也不对。

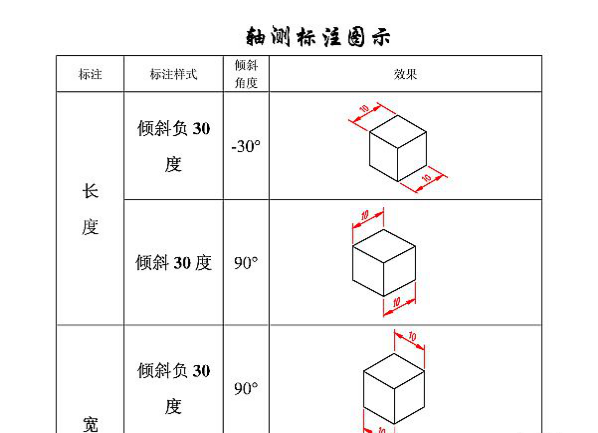

2、正确的标注是：

正确标注的原则是：

（1）尺寸数字的方向与尺寸界线的方向一致；

（2）尺寸数字与尺寸线、尺寸界线在一个平面内。

3、标注方法：

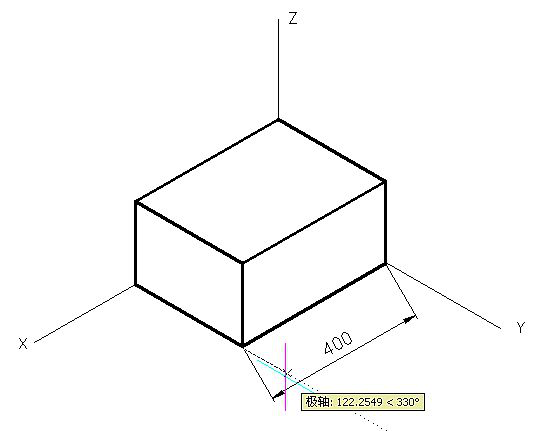

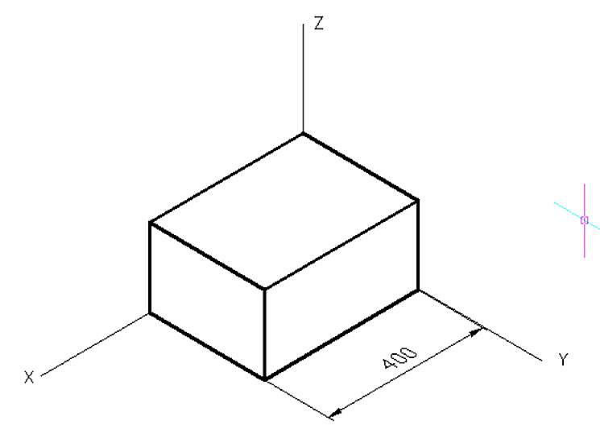

（1）用“标注”——“倾斜”菜单命令，选中400的尺寸，捕捉长方体的端点为基点，给出倾斜的方向：

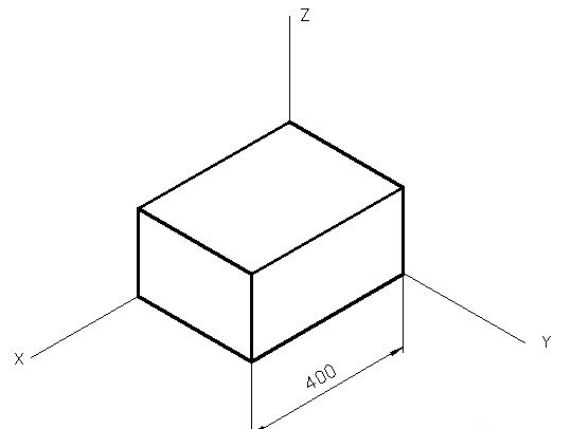

（2）确定后，尺寸界线发生了倾斜，符合了标注要求，但尺寸数字还是不正确。此时应该把尺寸数字旋转-30度：

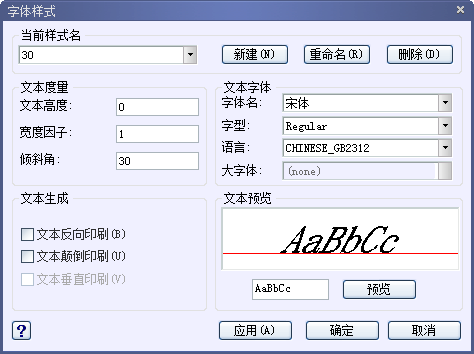

（3）打开“文字样式”，新建二个新样式，样式名为“30”和“-30”，倾斜角度分别是+30度和-30度：

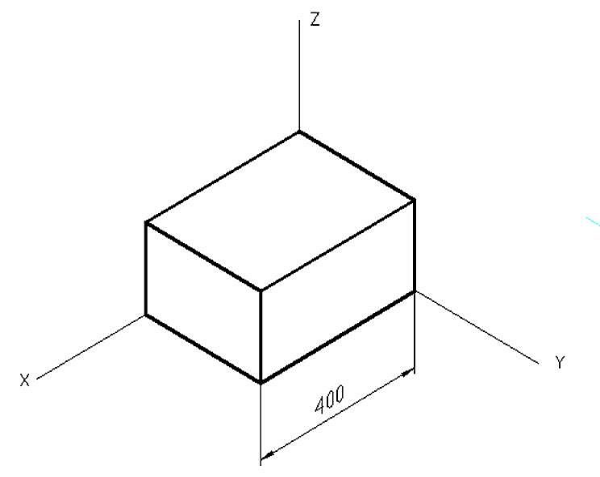

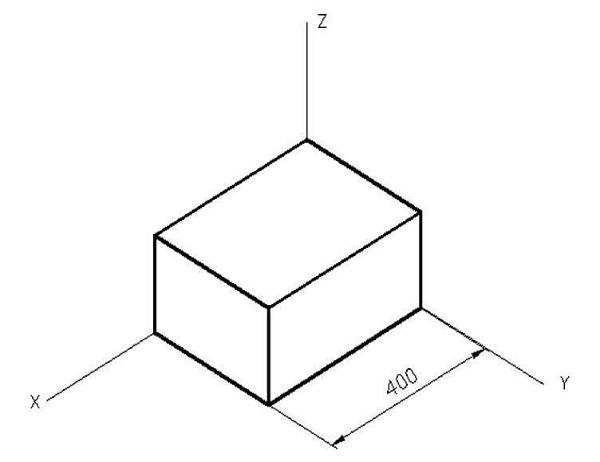

（4）选中400尺寸，将其置于-30的文字样式中，立刻得到正确的标注：

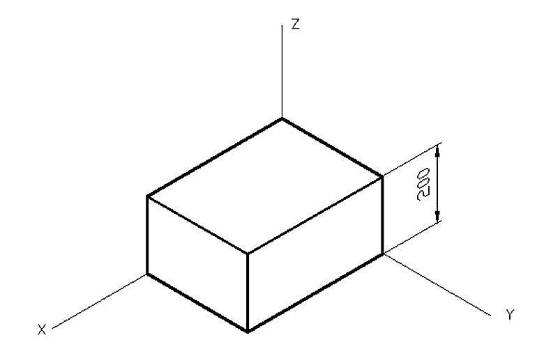

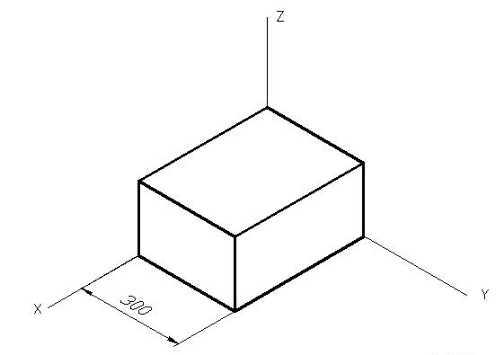

（5）同样用“标注”——“倾斜”菜单命令，给出倾斜方向，得到：

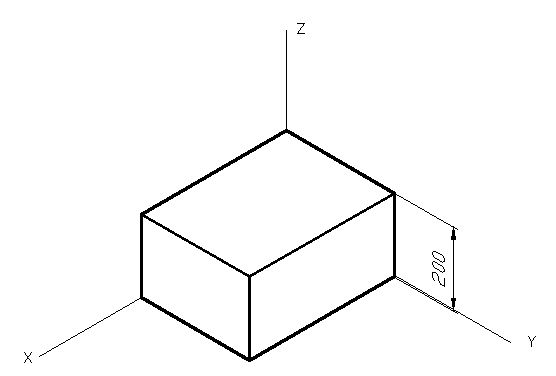

（6）将400文字旋转+30度，得到正确的标注：

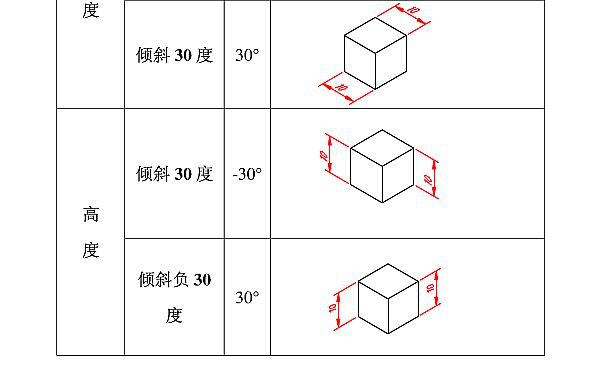

（7）用相同的“倾斜”和“旋转”方法，得到宽度和高度方向的正确标注：

4、圆的尺寸标注：

（1）圆的轴测图为椭圆，不能直接标注:

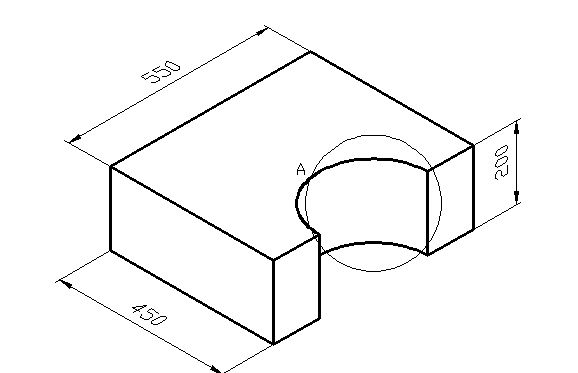

（2）以椭圆的中心为圆心，适当长为半径，画一个圆，与椭圆相交于A点：

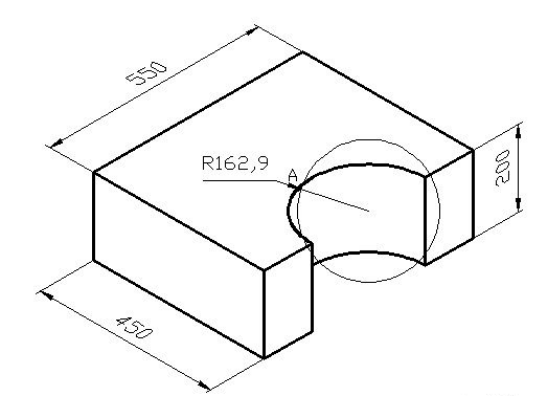

（3）标注圆的半径，箭头尽量靠近A点，尺寸是不对的：

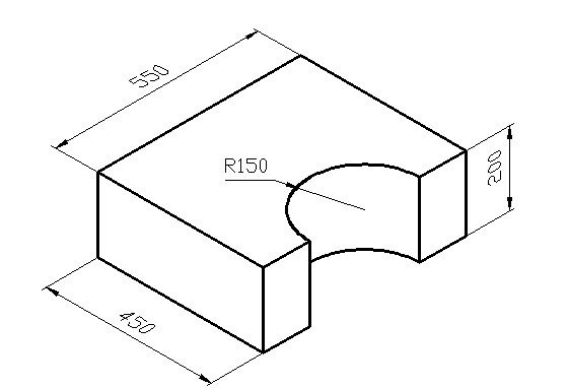

（4）用ED命令修改错误的R162.9，改为正确的R150,并删除标记A和辅助圆，得到正确的标注：
