CAD为什么不能填充

CAD看不到填充可以由不同的情况引起，不同的情况会有不同的解决方法，以下将可能遇到的情况和方法列举了一下。

1、没有任何错误提示，就是看不到填充

图纸中无论什么样的区域，无论什么样的填充图案和比例，操作一切正常，但填充完却看不到任何图形。

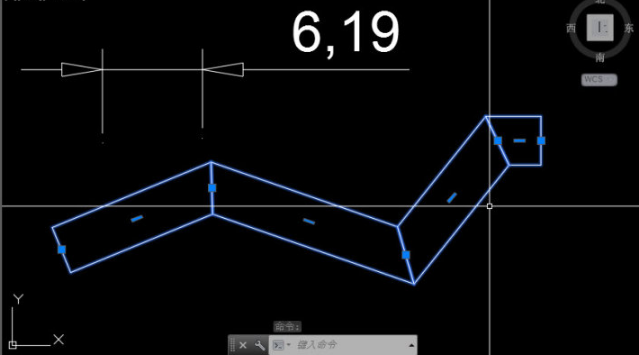

遇到这种情况，我们可以首先画一个标注，或者画一条带宽度的多段线，你会发现标注的箭头也会变成空心，多段线也会变空心。

如果是这样就很好解决了。CAD中提供了一个变量控制填充的显示，当我们图中密集的填充比较多，影响了操作性能的时候，是可以将填充的显示关掉的。

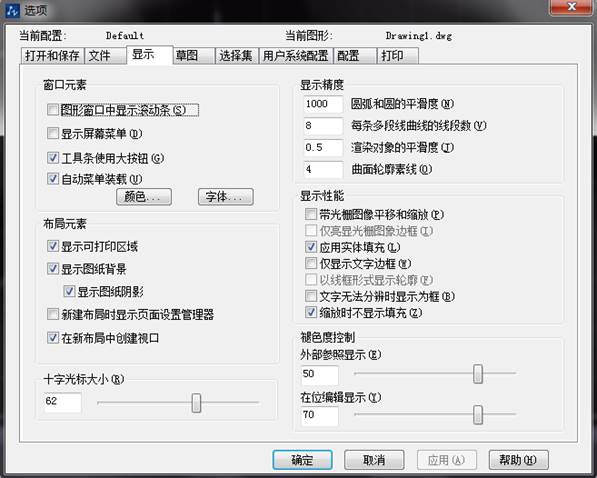

要想让填充显示出来，只需做简单的设置即可。我们在命令行中输入OP，回车，打开选项对话框，单击顶部的“显示”选项卡，勾选“应用实体填充”选项，单击“确定”即可。

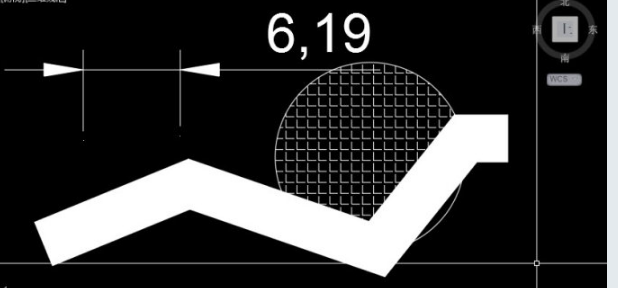

在我们设置完选项后，我们会发现填充箭头和多段线以及之前的填充并没有显示出来，但如果我们现在再进行填充，填充就可以正常显示了。之前绘制的填充之所以没有显示，只是没有重新生成显示数据。只要在命令行中输入RE，回车，标注箭头、宽多段线和填充就都显示正常了。

2、边界不封闭导致无法填充

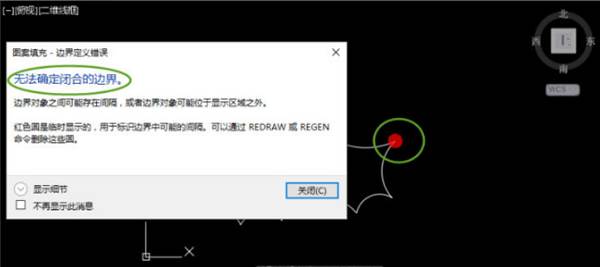

有时填充的边界很复杂，在绘制的过程中由于没有采用捕捉或其他精确定位方式，导致边界线上有细小的缺口，不放大根本看不出来。在拾取区域创建填充时，就会无法填充，这种状况会弹出非常明显的提示，如图所示。

这种状况有两种解决方法，一是找到有间隙的位置，编辑图形将图形连接起来。还有一种是设置填充的间隙值，让填充允许的间隙值大于间隙的宽度。

3、填充区域过小或比例设置过大

如果我们填充的区域非常小，填充图案的单元尺寸比较大，或者比例设置得很大，填充就会不正常。

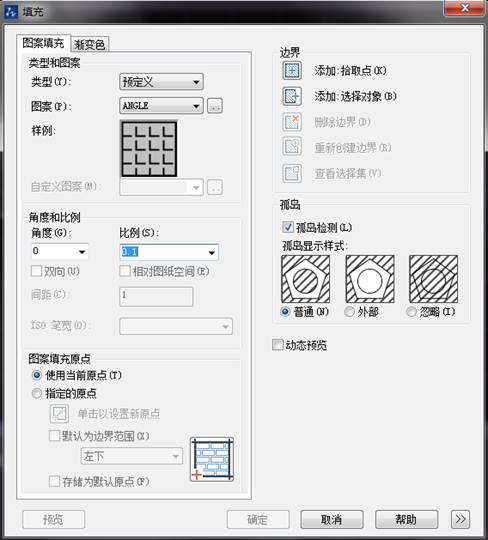

解决办法：如果我们的图形尺寸是正确的，尺寸就是非常小，那我们就只有将填充比例调整得更小一些，比如某张图纸中有个半径为2的圆要想填充图案看起来比较正常，可以将比例设置为0.1左右，如图所示。

4、填充区域非常大或比例设置过小

如果填充区域非常大，例如一些市政规划图，图形的长度经常都是几十甚至几百米，但填充时如果忘记调整比例，采用了默认的比例1的话，填充时也会异常。

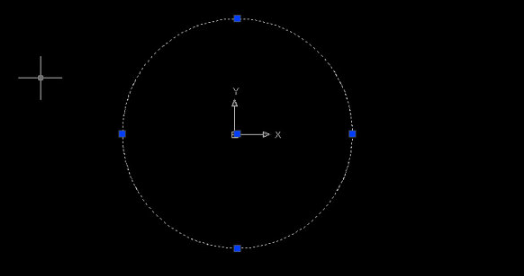

遇到这个提示，我们要先想一下填充区域的尺寸大概有多大，比如上图中圆的半径是50000，我们可以将比例设置为1000左右，如图所示。

设置完成后圆的填充便恢复正常。
