CAD中如何将部分图形暂时隐藏

CAD提供了图层的开关、锁定、冻结等基本功能，可以根据需要控制图层的显示和编辑状态。此外还提供了图层隔离等工具，可以一次性将选定对象以外的图层全部关闭，使图面变得更简洁，方便对选定图层上的图形进行编辑。

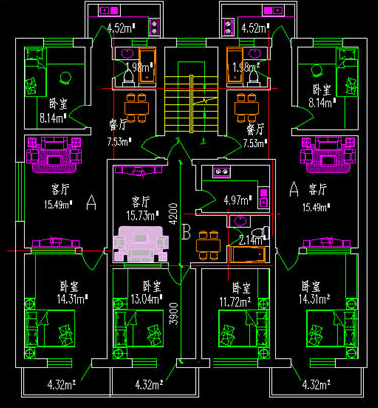

当图面复杂时，为了能够集中精力于某一范围，抑或是不想误改已绘制完毕的区域，通常是利用图层功能将不想关注或不想被误操作的区域隐藏，但图层操作并不总能满足需要，比如，如果想将下图中白色框选区域进行隐藏或隔离，由于选中的区域所包含的图元可能在任何图层上都有分布，这时候，使用图层功能就难以达到想要的效果了。

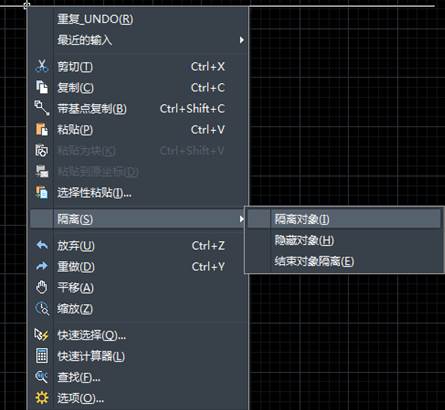

为此，我们可以利用隐藏对象、隔离对象的功能。我们只需选定操作对象及范围后，右击鼠标选择隔离的相关命令，就可以将部分图形暂时隐藏或隔离。

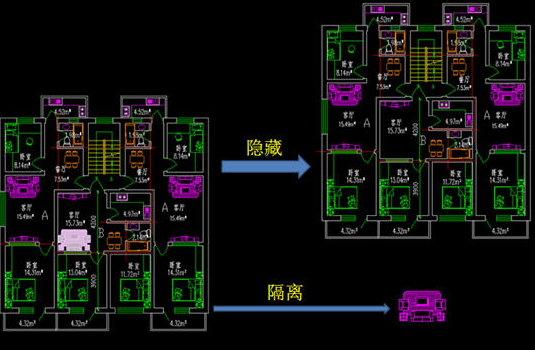

隐藏和隔离的不同效果如下图所示，如果想取消隐藏或隔离，只需右击鼠标在菜单栏中选择“隔离>结束对象隔离”即可。

上图中的情况还不能充分体现对象隔离或隐藏的益处，如果很多图形交织在一起，有些图形不需要进行编辑，但会对编辑有干扰时，可以先将影响选择的对象隐藏，或将要参与操作的对象隔离出来。

此功能可以让用户直接隔离、隐藏选定对象，不用考虑对象所处图层，在有些情况下比操作图层更方便快捷。
