CAD如何创建区域覆盖

在绘图过程中我们会希望自己布置的家居、洁具能自动遮挡住地砖或地毯，一些设备能自动遮挡管线，如下图所示。那么CAD中怎么才能让图块遮挡住后面的图形，如何能更轻松地创建区域覆盖呢？

上图中的沙发可以自动遮挡地毯，图面看上去就清晰多了。这其实使用区域覆盖就能实现。

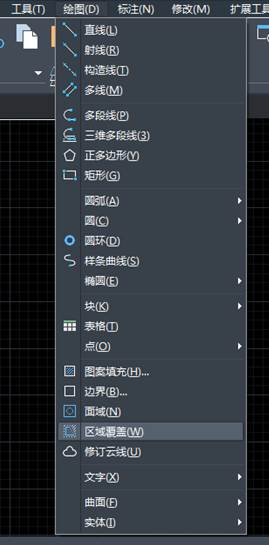

区域覆盖是CAD的一个基础绘图功能，我们在“绘图”菜单里就能找到。

区域覆盖就是一个无色不透明，但可以遮挡后面图形的图像对象，其创建方法有两种：直接绘制和从封闭多段线转换。

对于简单的方形图块，我们直接捕捉端点创建就可以了。如果形状复杂，则需要利用图块的外框线生成封闭多段线。如果图块的图形都绘制好后，再去生成多段线，选择对象会比较麻烦。因此如果想制作如上图中的沙发图块，首先就要规划好图块绘图的步骤：

1、首先绘制外轮廓。

2、将外轮廓转换成封闭多段线。

3、执行区域覆盖（wipeout）命令，输入P（多段线）选项，拾取图块的外轮廓，生成与图块轮廓匹配的区域覆盖。

4、再绘制图块中间的图形。

5、保证所有图形都在区域覆盖之上，选中所有图形和区域覆盖，这样的图块就做好了。

xelegaCAD的扩展工具中还提供了一个功能：超级填充，这个功能可以像生成填充一样去生成区域覆盖，这样图块的轮廓线就不一定非要转换成多段线了。如果对于已经画好的图块进行处理，也更简单了。
