CAD创建简易表格的方法

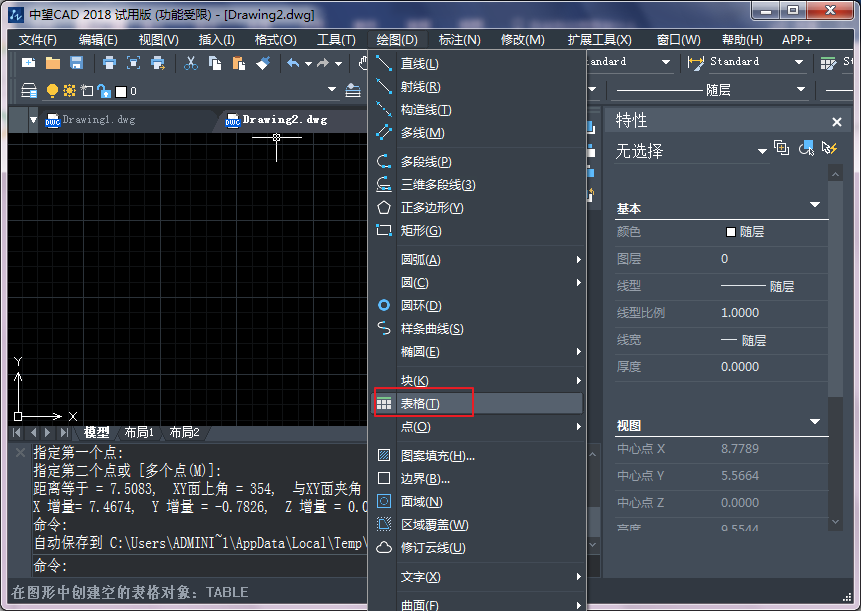

为了方便、快速地创建表格、填充表格文字等，xelegaCAD为用户提供了表格命令，此命令将创建表格和填充表格文字两种功能结合在一起，使用户在创建表格后，不需要再执行文字命令，就可以为其填充所需的文字内容。执行表格命令的方式主要有：在命令行输入TABLE或TB并按enter键；或执行【绘图】|【表格】命令，具体见下图。

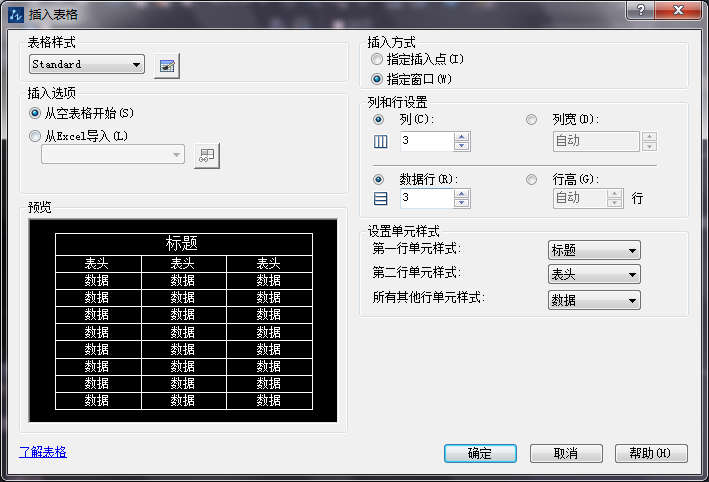

执行该命令后，系统会自动弹出【插入表格】对话框。其中的选项如下：

【表格样式】选项组：不仅可以设置、新建或修改当前表格样式，还可以对表格样式进行预览。

【插入选项】选项组：用于设置表格的填充方式，包括从空表格开始、自数据链接和自图形中的对象数据三种。

【插入方式】选项组：用于设置表格的插入方式。即激活此方式后，系统将按照当前的行参数和列参数创建表格。其中提供了指定插入点和指定窗口两种方式，默认方式为指定插入点方式，如果使用指定窗口方式，系统将表格的行数设置为自动，即按照指定的窗口区域自动生成表格的数据行，而表格的其他参数则依然使用当前的设置。

【列和行设置】选项组：用于设置表格的列参数、行参数以及列宽和行宽参数。

【设置单元数据】选项组：用于设置第一行、第二行或其他行的单元样式。

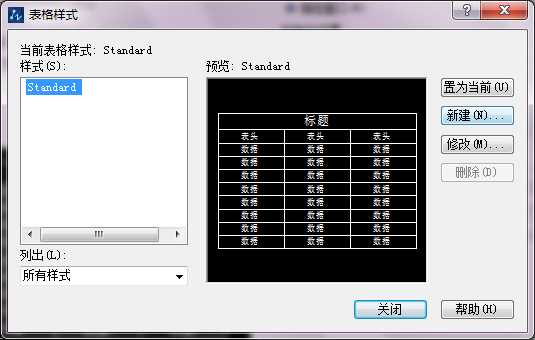

单击表格样式名称右侧的按钮，可以打开【表格样式】对话框，在此对话框中用于设置新的表格样式、修改已有表格样式或设置当前样式等。
