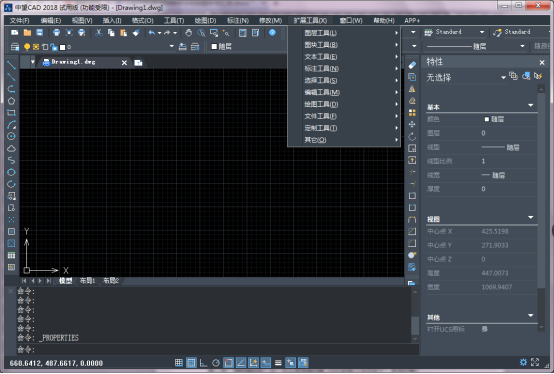

在xelegaCAD中，图层控制命令和视图命令都是用来进行绘图辅助的，运用这些命令的关键在于熟练度，因为熟练度将会极大的影响绘图效率。我们不妨先来看看和图层控制相关的命令。这些命令的大多数是在luck18网址顶部菜单栏中（如图所示），当然现在一些命令已成为通用命令，在格式菜单里也可以调用，而且有图层专用的工具栏。图层命令中，第一个是layer，图层属性管理器。这一点的具体内容小编在之前的文章中已经介绍过，这里不再赘述。

和图层控制有关的其它命令，都是让我们在绘图过程中用来方便地控制图层的“开关（显示）”、“锁定”、“当前层”以及方便转换所绘制图元的层属性。具体命令的含义如下：

与“当前层”相关的命令

laycur (将图层设置设置为当前层)：改变所选择图元的所属层为当前层。

与“开关”相关的命令

layoff (图层关闭)：用来关掉选择层；

Layiso* (图层隔离)：图面显示仅保留所选层(孤立层)；

Layon* (打开所有图层)：用来打开所有层。

与“锁定”相关的命令

laylck (锁定图层)：用来锁定选择层；

layulk (图层解锁)：用来解开选择的锁定层；

其它图层控制命令

layerp：用来恢复至上一个图层状态

laymch （图层匹配）：用来改变选择图元所属层为最后选择的图元的层(类似于matchprop，但选择图元的顺序正好相反)

对于图层命令，大家最好能花一些时间来熟悉并掌握。当然，前提条件是图元的图层设置归类条例清晰。。上面有几个打* 号的命令，是平常可能忽视，但非常管用的命令。

视图命令有三类

一、redraw (redrawall) 重画，regen 重生成。常用的是redraw，在一些辅助显示点、辅助显示线用redraw（快捷命令是RE）无法清除时，可以用regen试试看。

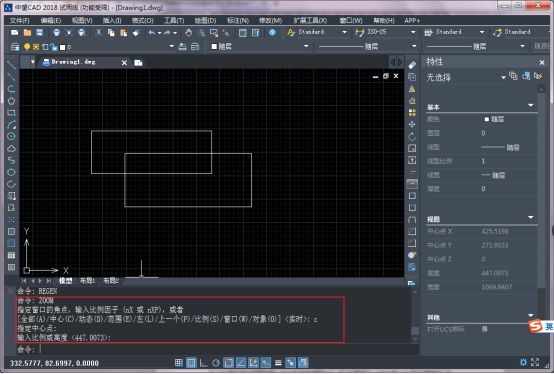

二、视图缩放类。这一类主要是围绕着zoom的各个分支命令。常用的有：

zoom-默认 实时缩放（快捷命令是Z）

zoom-p 回到上一次视图范围

zoom-d 动态缩放视图

zoom-a 显示全部视图

zoom-w 显示所选择窗口的视图范围

三、视图平移类。就是pan和其分支命令。（快捷命令是P）

为了方便的进行视图控制，还经常使用透明命令。在00版本以上的luck18网址和三键鼠标（中键为滚轴）出现后，视图的缩放和平移，使用鼠标的滚轴中键就基本可以满足要求了。鼠标中键上下滚动就是zoom的实时缩放，中键按下后就是pan。

这些都是透明命令，可以插在其它命令进行过程中执行的命令。利用三键鼠标来进行的视图控制，一定要熟练掌握。
