如何用CAD制作可编辑和拉伸的图名
如何在CAD中制作出可编辑和拉伸的图名呢？具体步骤如下：

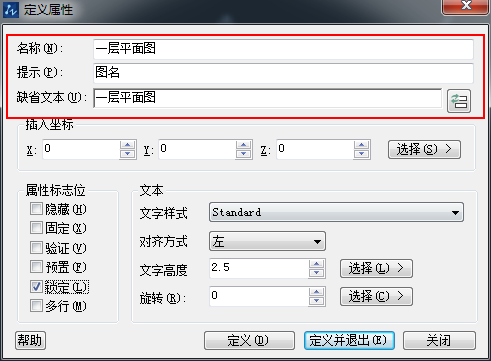

1.制作可编辑的文字，包括图名及绘图比例。输入att,出现如下界面。字体选好，填写三个空格，点击确定
2.制作好的图名是一个块。
3.复制图名，字高通过“ctrl+1'修改，在图名下用多段线（pl）画成我们常见的图名形式。

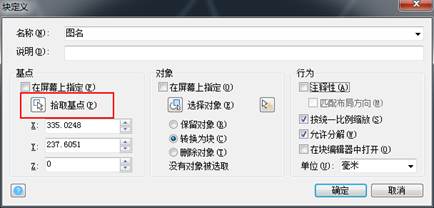

4.把这些东西制作成块（快捷键b)，拾取点选择最左边的一点。
5.点击确定后出现了编辑属性的对话框，两个随便填。变成块以后双击就可以改的。
6.编辑块（快捷键be），选择“参数”里的线性，画出拉伸的轨迹。
7.在“动作”里选择拉伸，画个矩形的框，图示选择对象时，选择下划线和绘图比例。
8.保存块定义，选择块时出现的小三角形表示拉伸按钮，往左或右拉伸。
