CAD指定圆心和轴长如何绘制椭圆
在使用CAD软件绘制椭圆时，大家可以直接给出另一轴的半轴长度或给出一点，该点到轴中心点的距离为另一半轴的长度。接下来我们以椭圆的中心和长半轴为15、短半轴为7.5的例子，给大家介绍如何采用“圆心”中心和轴长的方法绘制椭圆！

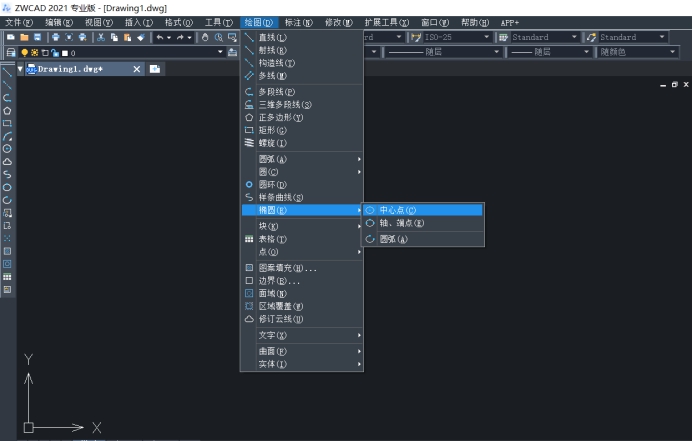

1. 依次点击CAD编辑器上方的【绘图】——【椭圆】——【中心点】按钮，如下图所示。

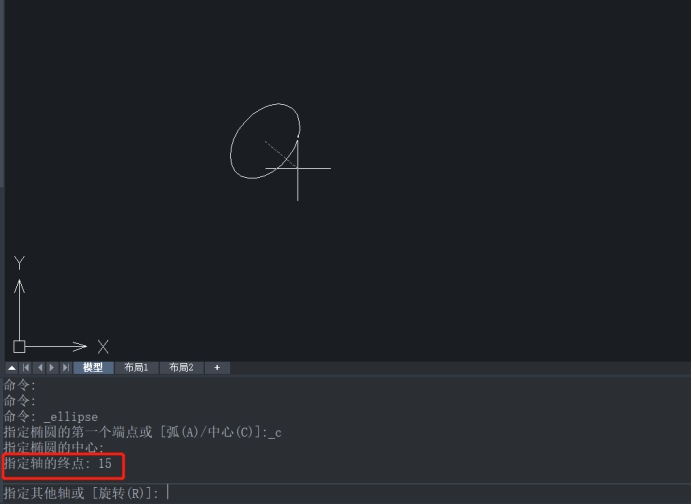

2. 根据命令行提示指定椭圆中心点，接着输入15，按回车键，鼠标指示轴端点方向，指定半轴长度。

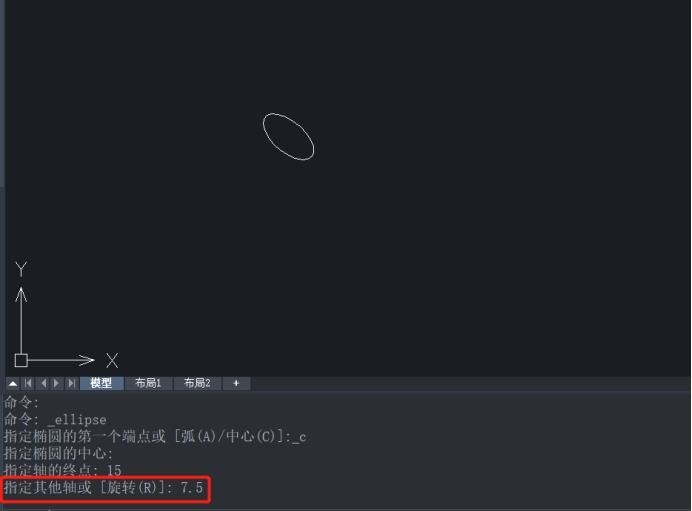

3. 根据命令行提示指定其他轴，输入7.5，按回车键，指定另一半轴长，按回车键结束命令，完成后如下图所示。
以上是指定圆心和轴长绘制椭圆的例子，大家要注意的是，第一条轴的角度确定了整个椭圆角度，第一条轴既可以定义椭圆的长轴，也可以定义椭圆度短轴。
