CAD使用PEDIT命令将直线与圆弧连接多段线的方法
在CAD中，使用PEDIT命令时，若选定的对象不是多段线，则系统提示“选定的对象不是多段线，将它转化吗？”，只有将选定对象转换为多段线，才可以继续执行多段线的编辑。接下来以一个例子给大家介绍一下使用PEDIT命令将直线与圆弧连接多段线的方法！

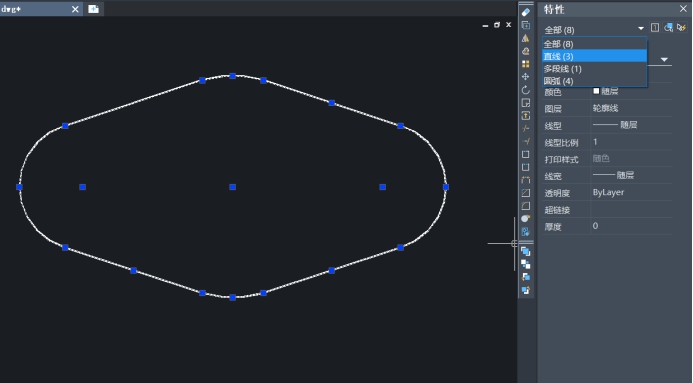

1. 如下图所示，该图形由3条直线、1条多段线和4段圆弧构成。

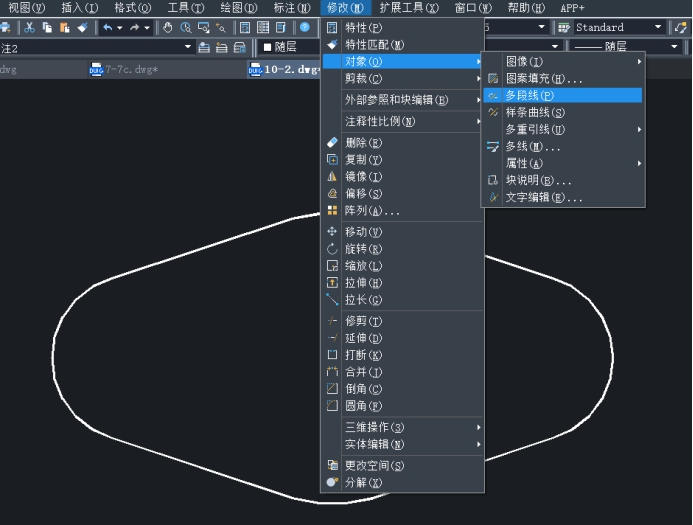

2. 依次点击【修改】——【对象】——【多段线】按钮，或者在命令行输入PEDIT并按回车键确认。

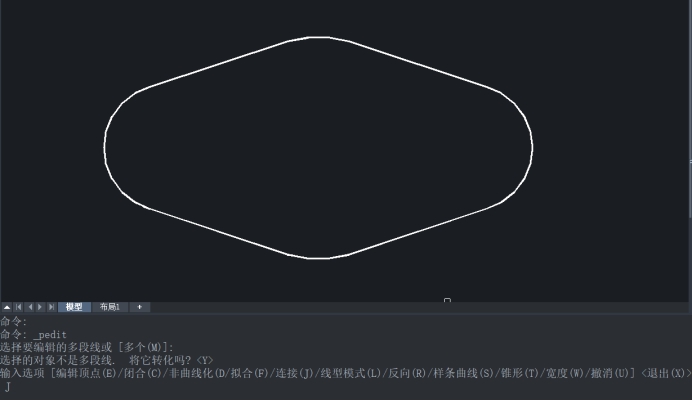

3. 根据命令行提示，任意选择一条直线或圆弧，命令行提示选定的对象不是多段线，直接按回车键确认，将选择的对象转换为多段线。接着输入“J”，按回车键，选择合并方式。

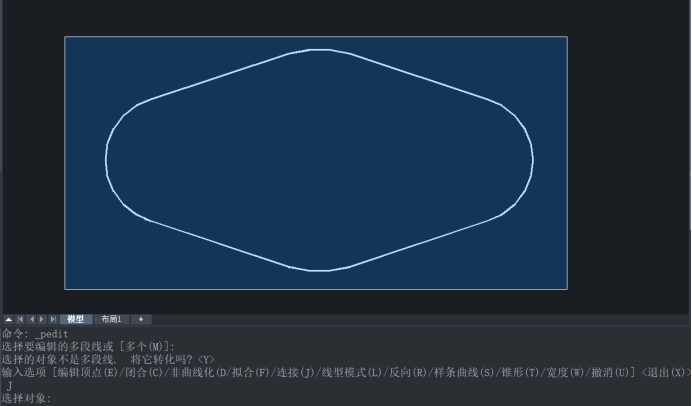

4. 框选全部要合并的对象，按回车键，结束对象选择。

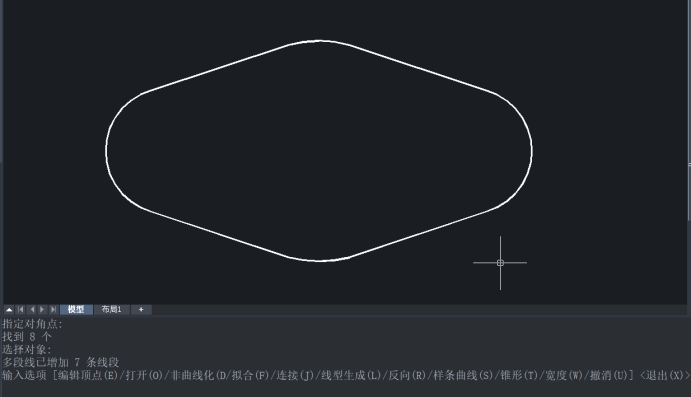

5. 系统提示多段线已增加7条线段，接着按回车键，结束多段线编辑命令。

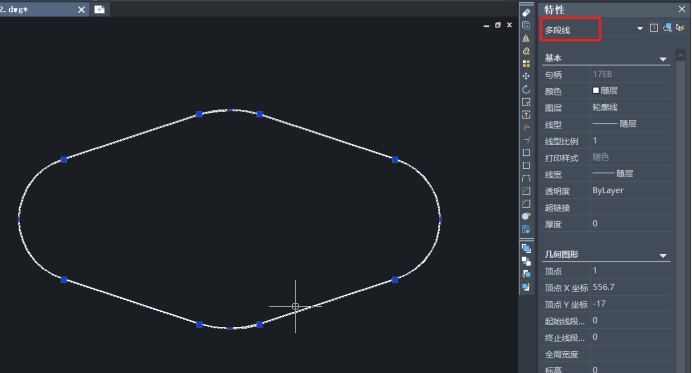

6. 拾取图形，显示如下图所示，可以看到此时圆弧和直线已合并为一个多段线对象。
以上是在CAD中使用PEDIT命令将直线与圆弧连接成多段线的方法，大家学会了吗？
