CAD绘图的80个实用制图技巧（一）
CAD制图有很多技巧，如果不知道这些技巧，绘图效率会低很多，将花费更多的时间成本。那么对于其中的技巧大家是否略知一二呢？相信在这个文章系列中，大家或多或少都会找到自己熟悉使用过的技巧，当然主要还是为了让大家学习更多新的技巧，提高制图效率。
【Ctrl键操作无效的解决办法】
有时我们想要使用Ctrl键和其他键的组合来进行一些快捷操作，比如说复制、全选、粘贴等，但偶尔会遇到所有这些带有Ctrl键的命令度都无法调用，也就是失效了。这种情况需要在选项中设置一下。

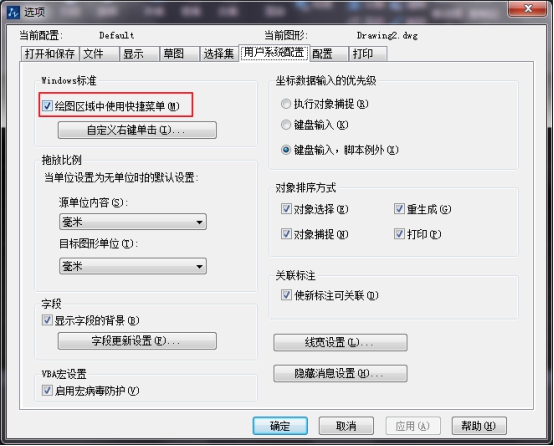

再命令行输入OP，调出选项对话框，切换至用户系统配置选项板，在windows标准下绘图区域中使用快捷菜单前面框里打上对勾即可。这样就可以让和Ctrl有关的快捷命令生效。将勾去掉则无效。
【填充无效的解决方法】
使用填充时，有时会无法成功地填充出来，这时除了要考虑系统变量之外，还需要检查op选项中的设置。

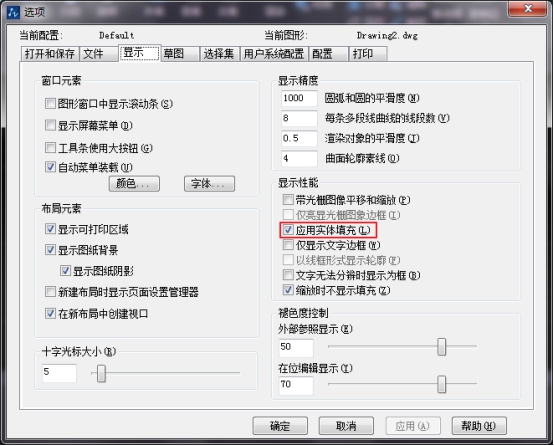

调用op命令调出选项对话框，在显示选项板中，在应用实体填充前打上勾。
【连续选择不成功的解决办法】
一般来说在正确的设置下是可以连续选择多个实体的，而有些时候连续选择也就是加选不成功，只能选到最后一次选中的物体。
这时可以进入op选项中，将shift键添加到选择集前边的对勾去掉。去掉后加选有效，打上对勾后则无效。也可以输入命令pickadd，值输入0/1/2。
