CAD只是一个为了更快实现目标，提高生产效率的工具，使用的方法并没有绝对的好坏高低，只要能满足使用者的需求，那就达到这个工具的目的，看到回答里有许多解决方法，在此就只针对其中几个进行分析：

【方案：模型内直接按比例套图】

    国内设计单位较为常用的做法，根据之前对于“比例”的解释，小编在题目中所提出的所谓“绘图比例”与“图框比例”并不是客观存在的，而是采用了本方案的出图方法而产生的CAD操作衍生问题，“打印比例”则又属于CAD在将图形转换至纸张时的一个参数，要解释这几个比例首先就必须了解.    一般情况下的出图步骤，具体如下：

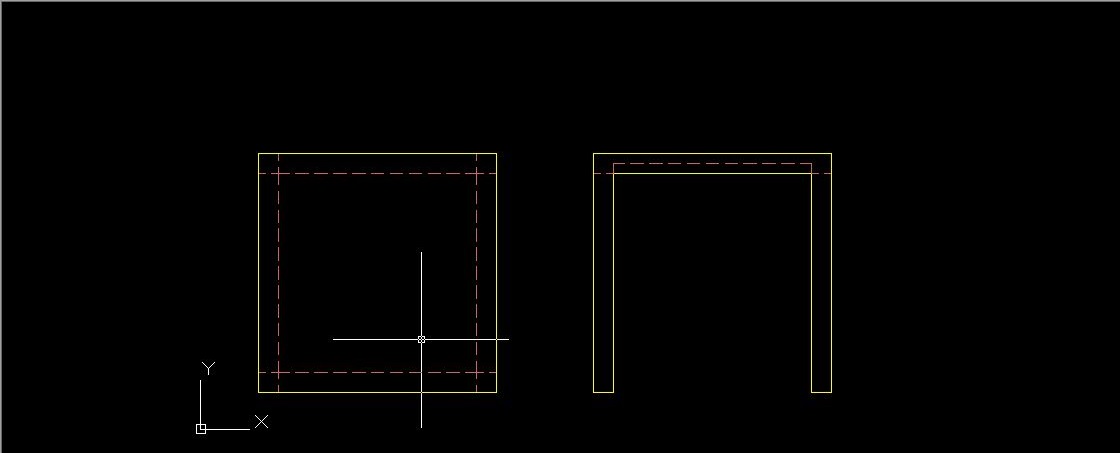

1、按照所谓“绘图比例”绘制图形：

此处所定义的“绘图比例”即为“一根在CAD里的线段，其长度与其所表示物体实际长度的比值”，此处建议无论出图比例如何，在首次绘制物体的时候，严格按1：1绘制。

｛建议理由｝按1：1比例绘制一个好处在于，即便需要的绘图比例并非1：1，使用者在绘图时也不必根据需要的绘图比例在绘制每一根线的时候另外进行换算工作，而可在完成后使用SCALE命令进行整体调整；另一个好处在于，当其他协作方打开DWG图纸时，可以直接利用CAD的“查询”功能直接查询相关图形的信息，比如线条的长度，面积，体积，而不需要在根据比例再另外进行乘以比例几次方的计算。

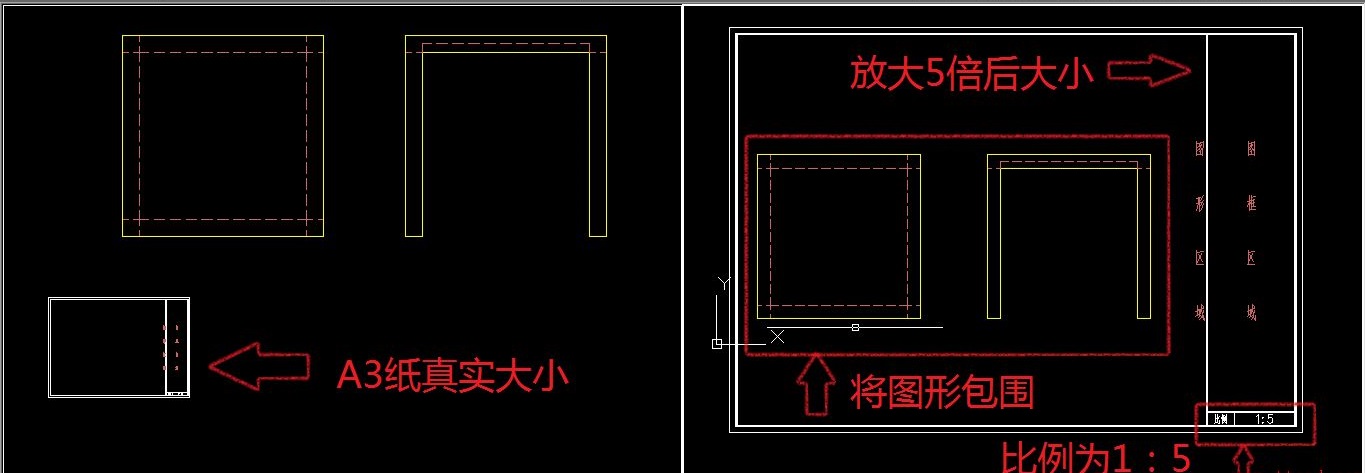

2、按照1：1制作图框，然后放大N倍（使用SCALE命令），直到图框能圈中所绘制的图形为止，记录下N的值，则该比例即为题主所描述的“图框比例”，样例中表示的图框比例为1：5。

3、按照已确定比例定义标注及字体大小（即字体的大小、标注数字大小、标注线的长度、标注箭头的大小等比例参数），将所需表达的信息添加至图纸内。

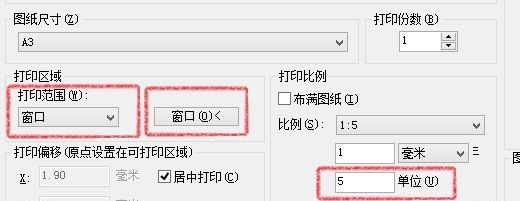

4、菜单栏中选择“文件”→“打印”，按照下图设置打印参数，将打印比例设置为5，并在“打印范围”中选择“窗口”，框选图纸区域，强迫症患者必填“居中打印”选项。“打印比例”可定义为:CAD将电子图纸转换至纸张时的一个缩放参数，当你绘制一根100mm的线时，使用1：1的打印比例将其打印出来，那么用尺子在纸上测量这条线的长度，得到的数据将是100mm；而使用1：10的打印比例打印时，测量的长度就将变为10mm。

5、完成上述步骤后，单击“确认”即可完成打印。
