我们这里讲讲CAD的三个公差代号的标注技巧，一是标注公差代号， 二是标注极限偏差，三是同时标注公差带代号和极限偏差。三者有着不同的技巧和方式，我们也可以通过这词解说来提高对着几种的理解和运用。

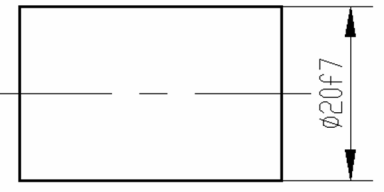

标注公差带代号

方法一：

使用输入尺寸文本标注

在执行线性尺寸标注命令后，从尺寸标注提示中选择文字（T）输入尺寸文本而替代测量值。（即%%C20f7）→回车，用光标确定尺寸位置。

方法二：

利用“编辑标注”按钮编辑尺寸

在执行线性尺寸标注命令后，调出“编辑标注” 命令，从标注编辑类型中选择新建（N），弹出“多行文字编辑器”对话框，在<>符号前输入%%C，符号后输入f7，单击［确定］，选择已标注的线性尺寸→回车。

方法三：

利用“特性”对话框编辑尺寸

在执行线性尺寸标注命令后，双击已标注的线性尺寸，弹出“特性”对话框，在［文字替代］输入%%C20f7后，关闭“特性”对话框。

方法四：

利用“替代当前样式”标注

调出“标注样式管理器”对话框，选择“替代当前样式”，在“主单位选项卡”对话框中［前缀］输入%%C；［后缀］输入f7 。执行线性标注命令标注尺寸。

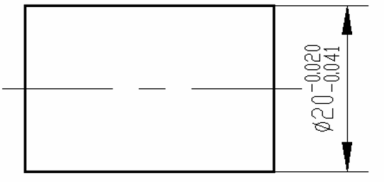

标注极限偏差

方法一：

使用输入尺寸文本标注

在执行线性尺寸标注命令后，从尺寸标注提示中选择多行文字（M），弹出“多行文字编辑器”对话框，在<>符号前输入%%C，符号后输入－0.020＾－0.041并且选取进行堆叠，单击［确定］，用光标确定尺寸位置。

方法二：

利用“编辑标注”按钮编辑尺

在执行线性尺寸标注命令后，调出“编辑标注”命令，从标注编辑类型中选择新建（N），弹出 “多行文字编辑器”对话框，在<>符号前输入%%C，符号后输入－0.020＾－0.041并且选取进行堆叠，单击［确定］，选择已标注的线性尺寸→回车。

方法三：

利用“特性”对话框编辑尺寸

在执行线性尺寸标注命令后，双击已标注的线性尺寸，弹出“特性”对话框，在［标注前缀］输入%%C；［显示公差］选择极限偏差；［公差等级］选择0.000；［水平放置公差］选择下；［公差下偏差］输入0.041；［公差上偏差］输入－0.020；［公差消去后续零］选择否；［公差文字高度］输入0.7。关闭“特性”对话框。

方法四：

利用“替代当前样式”标注。调出“标注样式管理器”对话框，选择“替代当前样式”，在“主单位选项卡”对话框中［前缀］输入%%C；在“公差选项卡”对话框中［方式］选择极限偏差；［精度］选择0.000；［上偏差］输入－0.020；［下偏差］输入0.041；［高度比例］输入0.7；［垂直位置］选择下；［后续］选取。执行线性标注命令标注尺寸。

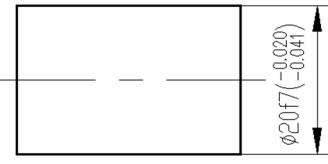

同时标注公差带代号和极限偏差

方法一：

使用输入尺寸文本标注。

在执行线性尺寸标注命令后，从尺寸标注提示中选择多行文字（M），弹出“多行文字编辑器对话框，在<>符号前输入%%C，符号后输入f7(－0.020＾－0.041)并且选取－0.020＾－0.041进行堆叠，单击［确定］，用光标确定尺寸位置。

方法二：

利用“编辑标注”按钮编辑尺寸。

在执行线性尺寸标注命令后，调出“编辑标注”命令，从标注编辑类型中选择新建（N），弹出“多行文字编辑器”对话框，在<>符号前输入%%C，符号后输入f7(－0.020＾－0.041)并且选取－0.020＾－0.041进行堆叠，单击［确定］，选择已标注的线性尺寸→回车。

以上是我们提供给大家的参考方式，每个公差标注都有不同的方法去解决，希望能够帮助大家更高效的使用我们的luck18网址。
