CAD直纹网格怎么使用

直纹网格命令用于在两条直线或曲线之间创建一个表示直纹曲面的多边形网格。

直纹网格命令启动方法如下：

菜单栏：【绘图】>【曲面】>【直纹曲面】

命令名：RULESURF

启动命令后，命令行显示：

命令: _rulesurf

选择定义直纹面第一端点的对象:      （指定第一条曲线）

选择定义另一端点的对象:             （指定第二条曲线）

在命令中选择的曲线可以是直线、圆、圆弧、样条曲线、多段线等对象。如果选择的一条曲线是封闭的，另一条曲线也必须是封闭的或是一个点；反之，选择的两条曲线也必须是非封闭的。

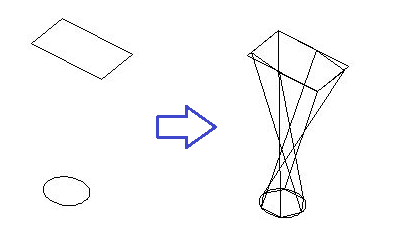

（1）若选择的曲线是封闭的，当曲线为圆时，直纹曲面将从零度象限点开始绘制；当曲面为多段线时，直纹曲面将从最后一个端点开始绘制，如图1

图1

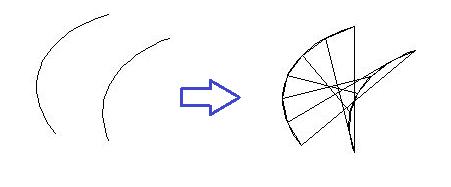

（2）若选择的曲线是未封闭的，直纹曲面将从离拾取点最近的曲线端点开始绘制。选择的拾取点不同，选择的拾取点位置不同，得到的曲面也不同的，如图2。A,B两点分别是为两曲线的拾取点。

图2
