我们在CAD中使用的时候会需要对图像进行拉伸，但是为什么我们复制图形的时候，标注会很夸张的拉伸变形呢，怎么才能解决？

CAD提供用户对dimassoc有3个选择，即dimassoc=0,1,2.

既然CAD允许用户选择，就不能说哪个好哪个不好。

但是，软件有这些功能，并不等于我们就不加区分随意使用。就我个人来说，

dimassoc=0，绝对禁止，

dimassoc=1，基本不用，也绝不提倡，

dimassoc=2，唯一选择。

dimassoc=2，尺寸标注对象与被标注对象关联，编辑被标注对象（图形），尺寸标注跟着修改。当使用图纸空间绘图，而且是在布局内标注模型空间内的图形的尺寸时，不会出现问题。

dimassoc=1，尺寸标注与图形没关联，如果在同一空间，将图形和尺寸标注一起编辑倒也没什么问题，可如果是上面说的在布局内标注，问题就大了。

结论是：如果严格按CAD的规矩标注，绝对不可能出现这种情况。??反过来，凡是出现这种情况，都表明标注是有问题的。

而所谓没严格按规矩绘图，一般有2种可能性，一是有些人根本就在瞎画图，操作习惯极差，比如喜欢画假图，文字样式乱设一大堆等等，这类我们不讨论。

二是绘图习惯不错但还没精通CAD，无意中出现了问题。

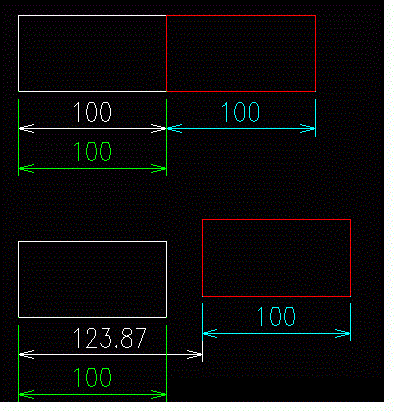

无意中出现的问题，我们可以用下图来说明：

我们要标注2个100的尺寸，因为都是直线，用捕捉端点来标注怎么说也过得去。可是，当把一个图形移开，其中的一个100尺寸变成了123.87而另一个岿然不动。为什么呢？其实下图能够说明问题，大家不妨研究一下。
