当我们在CAD中标注图形尺寸的过程中，我们的法线标注的尺寸线和箭头都变成空心的了，这是怎么一回事呢？我们又应该如何解决？
解决办法有以下两种
一.
如果我们需要修改现有的标注的标注线，我们就直接修改其特性，输入【properties】或者按住【CTRL+1】，弹出的特性属性框中选择【直线和箭头】中的【箭头1】和【箭头2】修改其中的选项，将其修改为【实心合闭】即可。
这个方法只是暂时的，对当前的标注进行修改，可以说不是彻底解决这个问题的办法。
二.

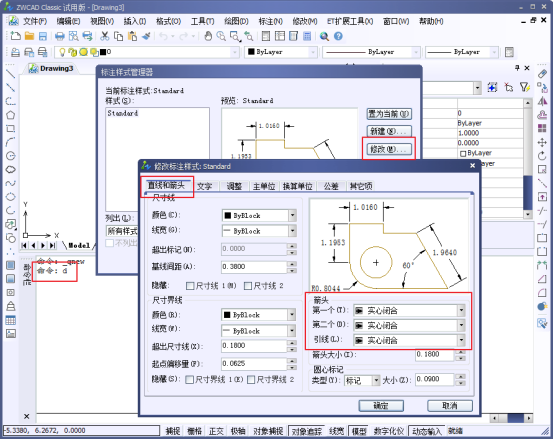

我们输入【D】打开我们的修改标注样式的对话框。对样式进行【修改】，我们在【直线和箭头】选项卡中看到【箭头】栏目，将其中的【第一个、第二个和引线】改成实心闭合，即可，这样就彻底解决空心的问题。
