CAD怎么使用快捷键填充图形
CAD怎么使用快捷键填充图形？CAD绘图常常要填充图形，利用快捷键完成图形填充会方便很多。这里小编给大家介绍CAD快捷键填充图形的应用，下面是详细的教程。

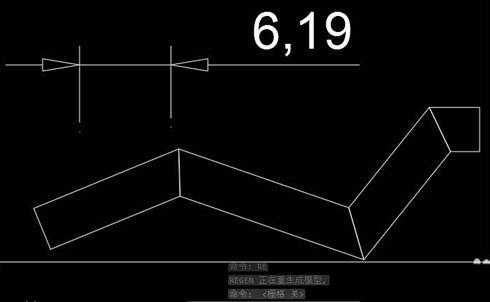

1、我们可以首先画一个标注，或者画一条带宽度的多段线，你会发现标注的箭头也会变成空心，多段线也会变空心。
2、如上显示，因为CAD中提供了一个变量控制填充的显示，当我们图中密集的填充比较多，影响了操作性能的时候，我们是可以将填充的显示关掉的。要想让填充显示出来，只需做简单的设置即可。设置方法有两种，一种是到选项对话框中设置参数，一种是直接输入命令，调整变量的值。下面给大家介绍这两种方法。
一、设置选项
1、输入OP，回车，打开选项对话框，单击顶部的“显示”选项卡，勾选“应用实体填充”选项，单击“确定”，关闭选项对话框。当我们光标停留在“应用实体填充”选项上时，CAD高版本会提示此选项的作用和相关的系统变量，控制填充显示的系统变量是FILLMODE。
二、输入命令
1、输入FILL，回车，命令行会提示输入模式为ON或OFF。CAD中再提示ON或OFF时，我们可以输入ON或OFF，也可以输入1或0。输入1，回车，就可以完成选项的设置。

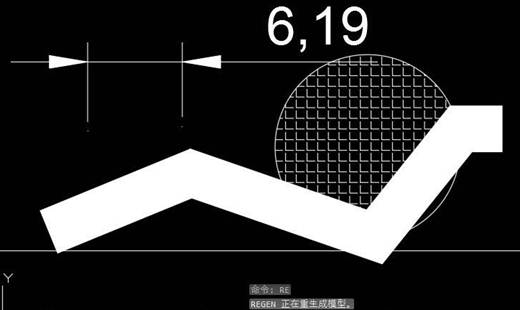

2、在我们设置完选项或变量后，我们会发现填充箭头和多段线以及之前的填充并没有显示出来，但我们现在如果再填充，应该正常了。之前绘制的填充之所以没有显示出来，只是没有重新生成显示数据。输入RE，回车，标注箭头、宽多段线和填充就都显示正常了。
以上就是CAD快捷键填充图形的应用，希望大家喜欢。
