CAD绘制圆完善零件图

在CAD绘图中，圆、圆弧、圆环、椭圆、椭圆弧都属于曲线对象，它的绘制方法比直线对象更为复杂。在这里分享一下如何绘制圆完善零件图。

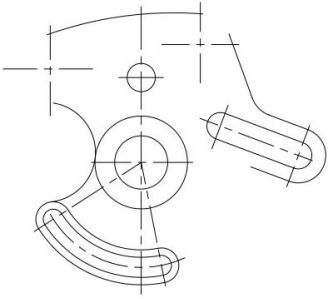

1.打开xelegaCAD软件，点击左侧的竖条菜单栏上的【】圆按钮。使用圆心半径的方式，以右侧中心线的交点为圆心，绘制半径为8的圆形。如图1

图1

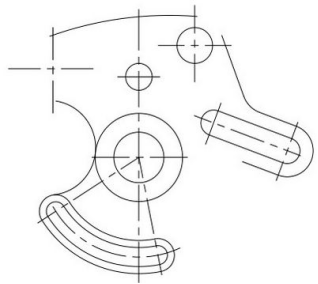

2.重复调用【圆】命令，使用【圆心、直径】的方式，以左侧中心线的交点为圆心，绘制直径为20的圆形，如图2

图2

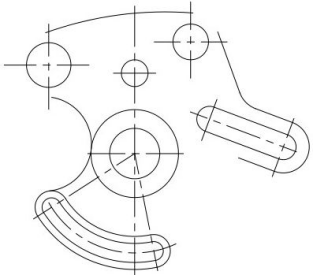

3.重复调用【圆】命令，使用【两点】方式绘制圆，分别捕捉两条线段的端点，绘制结果如图3

图3

4.重复调用【圆】命令，使用【切点、切点、半径】的方式绘制圆，捕捉与圆相切的两个切点，输入半径13，回车确认，绘制结果如图4所示。

图4

5.重复调用【圆】命令，使用【切点、切点、切点】的方式绘制圆，捕捉与圆相切的三个切点，绘制结果如图5所示。

图5

6.在命令行中输入TR，调用【修剪】命令，剪切多余弧线，最终效果图如图6

图6
