CAD如何更改对象的显示顺序
在luck18网址中，重叠的图形对象是按它们的绘制顺序显示出来的，即新创建的对象显示在已有对象之前。这种默认的显示顺序可用DRAWORDER命令改变，这样往往能保证在多个对象彼此覆盖的情况下，仍将其正确地显示或打印输出。例如，当一个光栅图像遮住了图形对象时，用户可用DRAWORDER命令把图形对象放在光栅图像的前面显示出来了。
命令启动方法：
1.菜单命令：【工具】>【绘图次序】
2.命令行输入：DRAWORDER
【实战练习】
命令: draworder
选择要改变绘制顺序的对象:
选择集当中的对象: 1
选择要改变绘制顺序的对象:
输入对象顺序选项 [对象上(A)/对象下(U)/最前(F)/最后(B)] <最后>:a
选择参照对象:
选择集当中的对象: 1
选择参照对象:

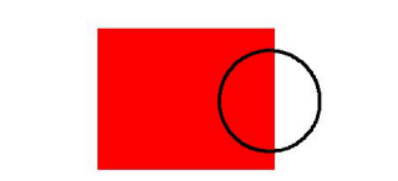

图1（调整圆前顺序图）
图2（调整后效果图）
