xelega水暖电工程设计整体解决方案（包含xelega暖通、xelega给排水、xelega电气，以下简称“xelega水暖电”）具有超强的兼容性、智能的设计功能和精准的分析能力，从而帮助设计工程师提高项目设计的精确性与工作效率。其中，xelega电气具备了国际上同类CAD软件的专业性能，实现民用和工业电气CAD设计与计算一体化。

针对工程建设中必不可少的防雷设计需求，xelega电气拥有全新的防雷设计功能。值得一提的是，xelega电气的全部功能根据建筑物用途的不同均分为工业与民用两大模块。其中，工业模块的防雷设计有滚球避雷设计和折线避雷设计两种，民用模块则有接地防雷设计与滚球避雷设计两种。

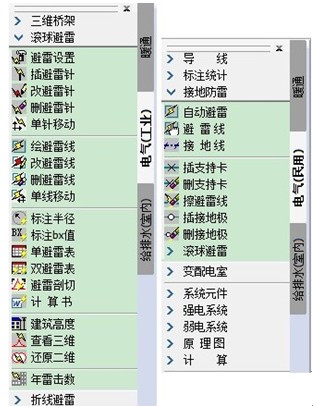

图/xelega电气专业功能

一.工业防雷设计

xelega电气中的滚球避雷支持多针、多线的二维、三维避雷设计。当用户插入避雷针或者绘制避雷线后，软件能直观显示出其保护范围。如果是单针、单线的移动，其二维、三维保护区域也随即更新。对提升设计效率更具作用的是，对已生成的避雷针、避雷线，xelega电气支持再次修改其参数，设计师直接通过输入具体参数值就可以进行修改，简便快捷。通过“避雷剖切”命令可生成避雷针（线）防护范围的立剖面图。

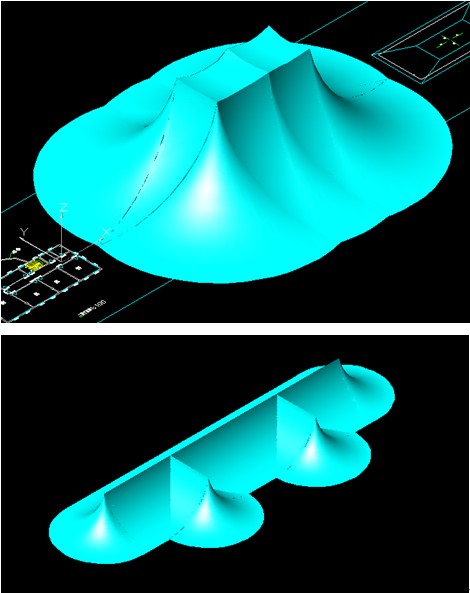

图/xelega电气避雷剖切效果

除此之外，xelega电气的防雷设计功能还可标注平面避雷针保护半径值、双针间距、双针连线到联合保护区域边线的最短距离BX值，且软件能自动绘制生成出“防雷范围单针保护表”、“防雷范围双针保护表”以及Word格式的防雷设计计算书，从而节省了大量手动绘制表格的时间。

折线避雷与滚球避雷的操作基本类似，支持多个高度的联合区域防护，插入避雷针后自动计算联合防护区域；支持标注保护半径值、标注BX值、生成防雷保护表与计算书。需要强调的是，折线法避雷设计的计算方法以及参照设计规范与滚球法避雷设计有所不同，这种方法多用于电力行业的工程设计。

二.民用接地防雷设计

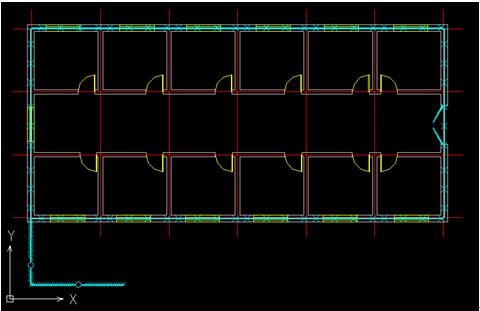

在xelega电气民用模块中，接地防雷可自由绘制避雷线、接地线、接地极。对于天正建筑条件图，软件可自动搜索封闭的外墙线，沿墙线按一定偏移距离绘制避雷线，同时自动插入支持卡与接地极，智能快捷，省时省力。

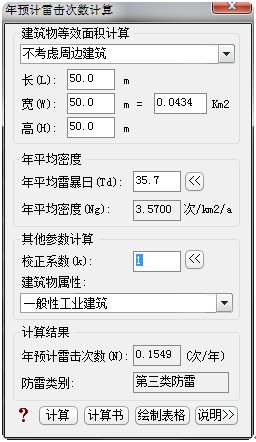

值得一提的是，软件支持计算建筑物的年预计雷击次数，且这些计算依据来自于国家标准GB50057-2010《建筑物防雷设计规范》。该程序加入了是否考虑周边建筑的影响，计算防雷类别，并且计算结果可绘制成表格形式，也可生成详细的计算书，设计师可根据企业的标准规范自由选择。

小结：作为luck18网址工程建设行业整体解决方案的组成部分，xelega电气不仅具备电气设计的专业功能,能够帮助设计师提高工作效率，还与xelega建筑、结构、暖通、给排水等专业模块无缝兼容，且完美兼容市面上其他工程建设各专业设计软件，彻底解决图纸兼容性低、数据交互性差等工程建设领域中诸多阻碍CAD协同设计的难题，实现设计成果无障碍交互使用。
