xelega水暖电工程设计整体解决方案（包含xelega暖通、xelega给排水、xelega电气，以下简称“xelega水暖电”）集成了建筑设计系统中的暖通、给排水和电气的专业CAD设计软件，摒除了传统的设备软件分开的模式，极大地方便工程师进行各专业之间的交互和CAD协同设计。

其中，广受暖通工程师认可的xelega暖通，涵盖了采暖、空调水路、风管、多联机、负荷计算、水力计算、焓湿图等内容功能，真正实现了采暖通风空调CAD设计与计算一体化，能够帮助提高设计效率。下面，通过绘制一张“单管--异程采暖”的CAD图纸来介绍采暖设计这个菜单的详细功能。

Step1: 建筑模型

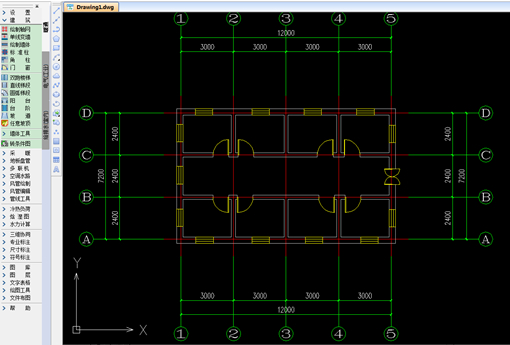

xelega水暖电兼容建筑8.5版本的实体，因此我们可以直接打开建筑模型作为设计底图，也可使用xelega水暖电嵌套的建筑功能进行底图的修改与创建。下图一是通过建筑中的功能绘制出来的建筑图形。

图一/使用xelega水暖电绘制建筑CAD图纸

Step2：布置散热器

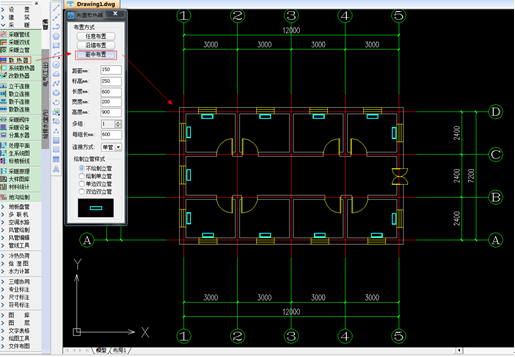

通过采暖菜单中的“散热器”功能，软件提供有三种方式布置散热器，分别是“任意布置”、“沿墙布置”、“窗中布置”。我们选择“窗中布置”，然后设置好散热器的参数，框选图形，就可以非常方便的将散热器布置在窗子的中间，如下图二所示。

图二/xelega暖通快速布置散热器

Step3：绘制立管，散立连接

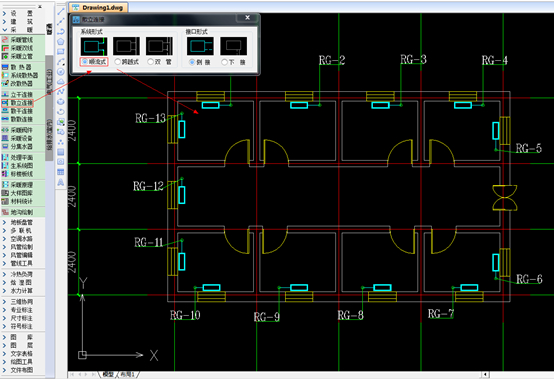

使用“采暖立管”功能则可快速布置立管，操作非常简单编辑：点击采暖立管--供水立管，即可绘制所需立管图形。同时，“散立连接”功能提供了多种散热器和立管的连接方式，工程师可以按照个人习惯任意选择。

我们选择“顺流式”，然后选择图形中的散热器和立管，就可以实现散立连接。最终的效果如下图三所示。

图三/xelega暖通实现散立连接

Step4：绘制采暖管线

在绘制图形之前，我们需要将当前的图纸复制粘贴生成两张图纸，因为采暖管线的绘制分为供水和回水，后续还要出系统图，所以我们提前将供水和回水的两个部分绘制出来。

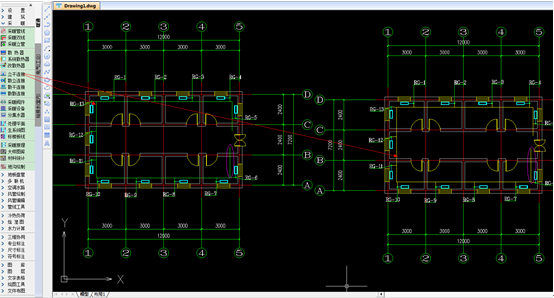

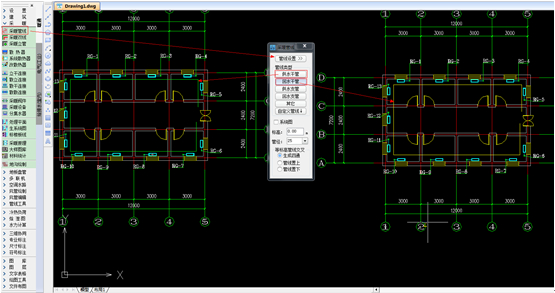

接下来使用“采暖管线”的功能，选择“供水干管”就可以将供水管快速绘制在图形中。同样，选择“回水干管”即可将回水管绘制在复制的第二个图形中，如下图四所示。

图四/xelega暖通绘制暖管线

Step5：连接立管干管

与“散立连接”方式相似，通过“立干连接”功能将刚才两幅图中的立管和干管进行连接，如下图五所示。要注意的是，我们绘制的是“单管--异程采暖”形式的，所以在进行完连接之后，需要将图中粉色框选的两根管线删除。

图五/xelega暖通“立干连接”功能

Step6： 生成系统图

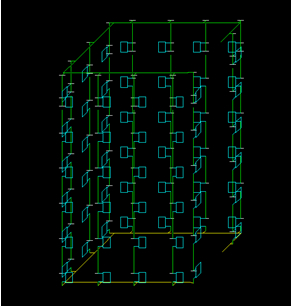

完成以上的操作之后，幅面中就有三个图形，一个是标准层，一个是供水，一个是回水。现在就可以开始最后的操作了——生产系统图。选择“生系统图”功能，按照软件提示，先选择回水层，然后通过“添加层”选择标准层，最后选择供水层。有一点需要注意：选择的基点每张图中要相同，并且作为标准层，我们可以更改层数。最后点击“确定”按钮，即可生产如下图六所示的系统图了。

图六/xelega暖通生成的系统图

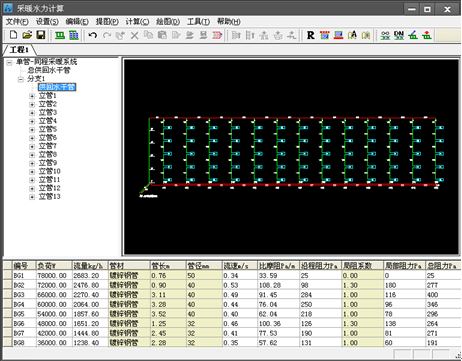

有一点需要注意，系统图生成之后，往往还进行采暖水力计算。在系统图中提取分支，通过水利设计计算，能够显示最不利管线、输出计算书、更新原图、绘制原理图等。

图七/xelega暖通进行采暖水力计算

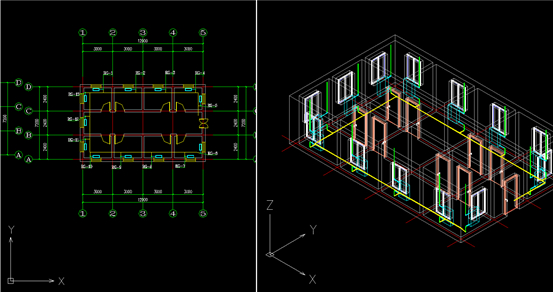

在实际的设计过程中，所有的图形都涵盖三维属性，因此，我们可以通过不同的视口进行图形的观察，来看到实际的三维效果，如下图八所示。

图八/xelega暖通查看CAD图纸三维效果

以上只是xelega暖通采暖设计的一个菜单功能，它可以帮助设计师快速绘制出所需的图纸。更具价值的是，作为luck18网址工程建设行业整体解决方案的组成部分，xelega暖通不仅与xelega建筑、结构、电气、给排水等专业模块无缝兼容，还完美兼容市面上其他工程建设各专业设计软件，彻底解决图纸兼容性低、数据交互性差等工程建设领域中诸多阻碍CAD协同设计的难题，实现设计成果无障碍交互使用。
