今天我们来做一道练习题，利用阵列命令绘制如图所示的带角度的矩形阵列。大家可以先动手画一画，小编下面介绍其中一种绘制方法。
1、 首先，大家打开xelegaCAD软件
2、 在绘图区域选择合适的一点为圆心，绘制半径为46和2的圆
3、 点击【绘图】-【多边形】按钮，绘制一个正六边形，绘制六边形时选择外切于圆，圆的半径为9

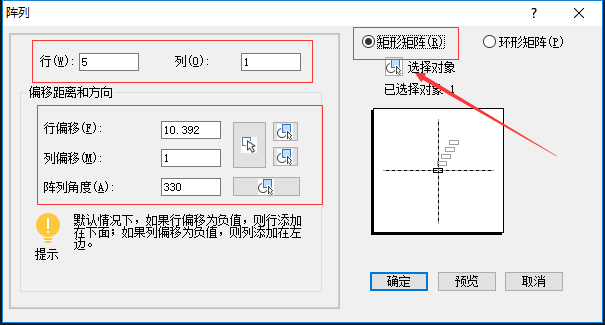

4、 在绘图区域输入ARRAY命令，打开如图所示的阵列对话框
5、 在阵列对话框选择矩形矩阵，然后选择直径为4的圆为阵列对象，其他设置如上图所示，绘制出如图所示的矩形阵列

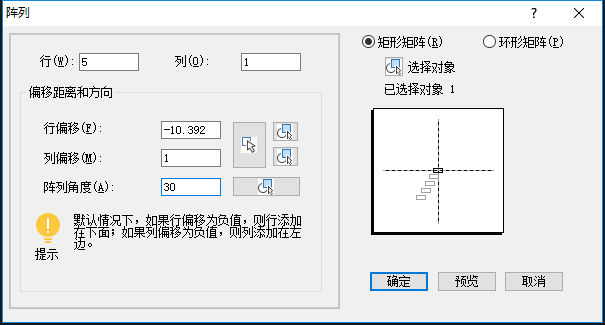

6、 再次执行阵列ARRAY命令，阵列相关数据设置以及结果如图

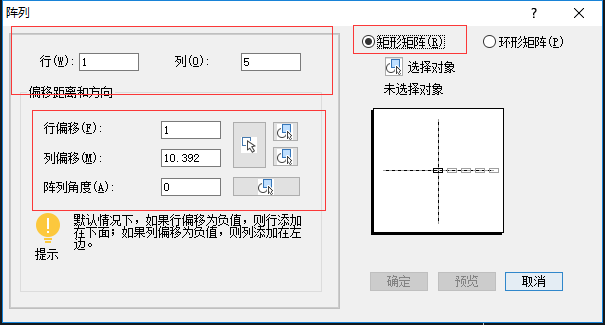

7、 操作同上，相关设置如下：
8、 此时选择的阵列对象如图中黄色部分所示
9、 绘制结果如图

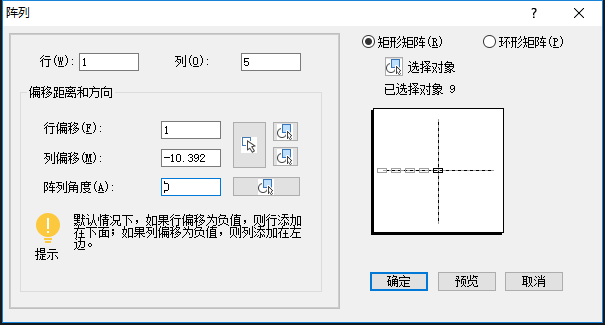

10、 操作同上，相关设置如下：
11、 此时选择的阵列对象跟第8个步骤相同，绘制结果如下：
12、 删除多余的图形，得到下图：
13、 最后给图形标注，即可在CAD中完成带角度的矩形阵列的图形绘制
