CAD绘制相对角度技巧
我们在CAD的绘制时,有时候会要输入相对于上一条直线的角度,我们已知直线长度时,除了旋转和手动的计算这两个方法外,还有没有其他的办法呢?

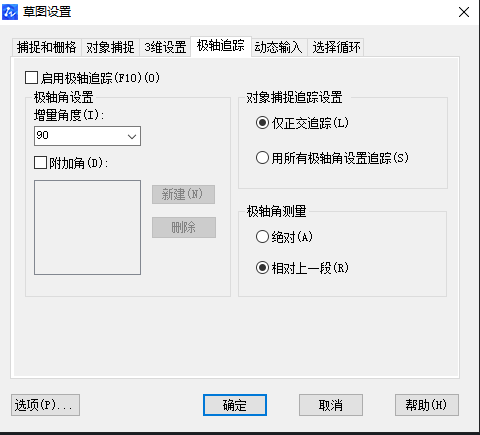

1.我们打开草图设置,再把极轴角设置相对于上一段。

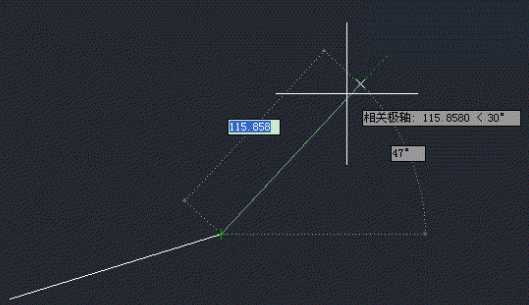

2.我们在绘图时,把极轴、对象捕捉、对象追踪、DYN(即 动态输入)全打开,画第二条线的时候,我们就能看到相关的极轴的值。有了方向后,用方向距离输入法,输入长度即可,我们可以看下图的例子。
