xelega给排水是集建筑室内给排水和室外给排水（含小区管网）绘图及专业计算于一体的给排水设计软件，具有极大的技术优势：采用智能化的自定义实体技术，管线与设备完全自动处理相互关系，实现了室内给排水设计、消防喷淋设计、虹吸雨水设计、水泵房设计、室外雨污管网设计等，能够大幅度简化CAD设计流程，提高设计师的工作效率。

下面，通过消防喷淋设计全流程展示xelega给排水在智能绘图和专业计算一体化上的便捷和精确。

第一、喷头布置

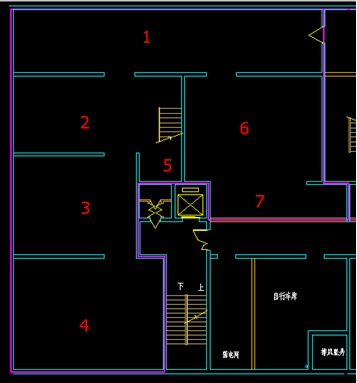

现代新型建筑物一般都是不规则的，因此在设计过程中，我们可以将这样一个不规则的防火分区划分为若干个规则的区域来进行喷头的布置。xelega给排水提供了多种喷头布置方式：交点喷头、直线喷头、弧线喷头、矩形喷头、扇形喷头、等距喷头、任意喷头等。对于下图所示的户型区域内，可以分为7个矩形区域来进行喷头布置。

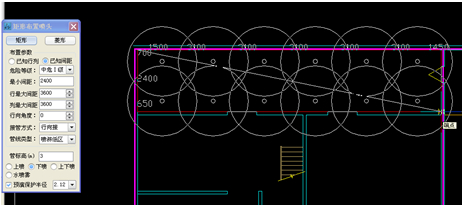

首先布置“1”区喷头，在xelega给排水中执行“矩形喷头”命令，选择不同的危险等级来确定最大最小行列间距，这里选择“中危Ⅰ级”，管标高设置3米，勾选预演保护半径。在布置喷头的过程中，设计师可以即时查看是否覆盖全部区域。值得一提的是，在喷头布置的同时，支管也一起随之布置连接完成，非常快速高效。

图/xelega给排水CAD喷头布置

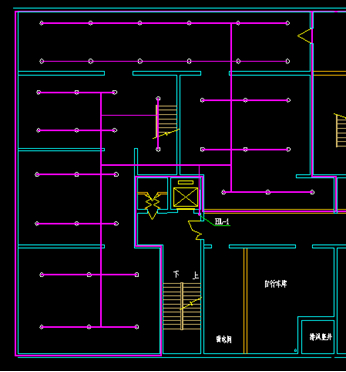

第二、布置干管立管

使用CAD软件上的管线菜单中的“立管布置”功能，采用“墙角布置”快速布置喷淋立管。当立管布置好后，绘制干管将立管和支管连接起来，设计师在“绘制管线”的时候不需要选择管线类型，只需要点击一下立管，系统会自动跳到相应的管线类型，非常智能。

图/xelega给排水CAD智能布置干管立管

第三、喷头尺寸标注

接下来执行“平面消防”中的“喷头尺寸”，只需框选喷头，所有框选喷头间的尺寸将标识出来。更重要的是，双击标注好的尺寸可以快速标注喷头与轴线之间的距离。

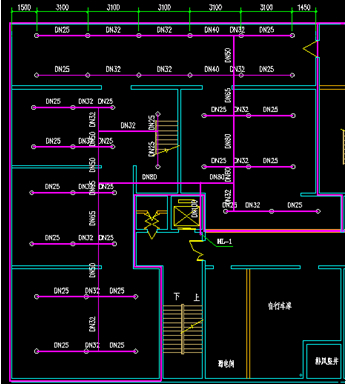

第四、管径标注

管径标注也有危险等级设置，此时采用与喷头布置一致的危险等级。根据管径标注数量和比例来设定不同的管径文字高度以达到清晰的效果。在xelega给排水中执行“喷淋管径”命令，选择喷淋干管，系统将一次性完成所有的管径标注，可以节省大量时间。

图/xelega给排水CAD实现快速标注

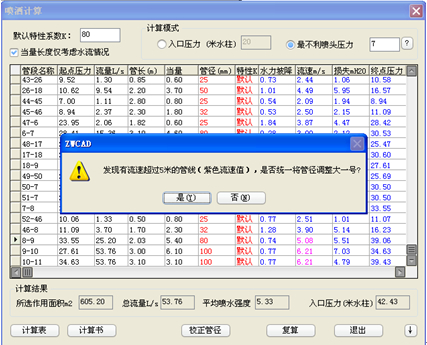

第五、喷淋计算

喷淋计算以图形绘制过程中设置的相关参数为基础，根据自动喷水灭火系统设计规范计算出水管中水的流速、流量、压力等，当流速大于5m/s时将以紫色显示提示设计师进行管径校正，校正管径后图纸中的管径自动根据计算结果进行管径调整。同时，xelega给排水可以快速生成计算书和计算表。

图/xelega给排水CAD人性化的管径校正功能

至此，消防喷淋设计基本完成。需要强调，xelega给排水通过喷淋的快速绘制和喷淋计算验证喷淋布置是否合理，同时校正管径将结果反馈到图形绘制中，实现绘图与计算的智能一体化，从而确保设计的合理性和科学性。

小结：作为luck18网址工程建设行业整体解决方案的组成部分，xelega给排水不仅具备室内室外给排水设计所需的专业功能,与xelega建筑、结构、暖通、给排水等专业模块无缝兼容，并且完美兼容市面上其他工程建设各专业设计软件，彻底解决图纸兼容性低、数据交互性差等工程建设领域中诸多阻碍CAD协同设计的难题，从而提高给排水设计的科学性和效率。
