工程师在做机械设计时通常需绘制出每个零件，并按照要求完成整个装配，后续还需生成工程图。常规的出图操作是每个模型手动激活、手动选择图纸模板、再手动进行视图投影和标注等，这种人工操作的方式不仅效率低，且容易出现各种失误。而xelega3D2020提供的“自动出图”功能，可把将当前装配的所有零部件模型、或当前多造型零件的所有造型一次性基于给定的图纸模板进行自动出图，从而帮助工程师大幅提高操作效率、节省时间成本。

在xelega3D2020中，自动出图功能提供基于图层选择、基于属性过滤、图形区手动选择，以及支持对造型的出图等多种出图模型选择方式，能够满足不同场合使用要求，工程师可根据实际情况和个人习惯灵活选择。

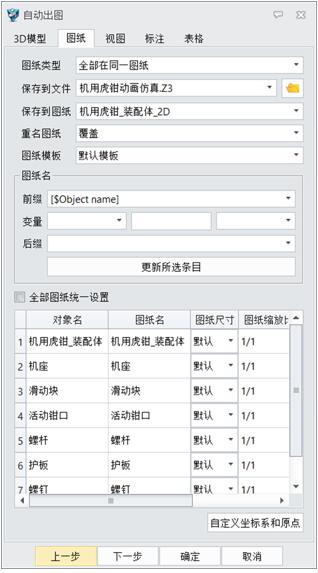

另一方面，xelega3D2020自动出图功能还提供了丰富且便捷的图纸设置。xelega3D提供多种工程图生成模式，单次自动出图生成的各个工程图均有3种方式进行存储。而在自动出图模板设置时，工程师可以使用默认模板，也可以手动指定其他外部模板。图纸模板指定后，出图列表的“图纸大小”列就可读取该模板文件内定义的所有模板和图纸大小，从而便于工程师选择不同的模板。此外，xelega3D还允许工程师对图纸名称、图纸大小和模板、视图投影的坐标系和标注原点进行设置，满足实际的出图需要。

除此之外，xelega3D2020的自动出图功能还可以对指定的视图进行自动标注，工程师可对自动标注的对象和形式进行设置。

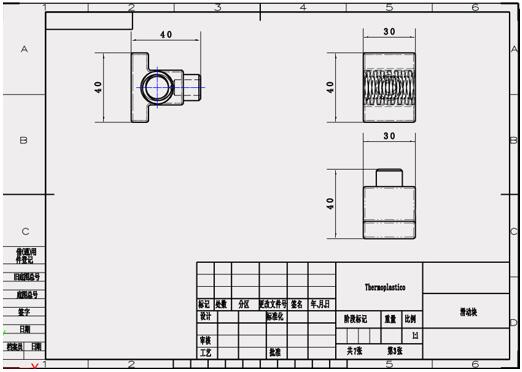

图/xelega3D2020自动出图

小结：xelega3D2020提供的“自动出图”功能，使装配体或零件出工程图变得非常快捷，提高了工程师的出图效率，从而有助于缩短设计周期。
