在三维CAD设计过程中，草图是三维造型的基础，绘制草图是创建零件的第一步。因此，草图设计的的效率对三维CAD设计体验有很大的影响，同时，对于许多需要2D&3D协同设计的企业而言，有助于提升内部数据交互的顺畅性。近期，全新的三维设计软件 xelega3D2015隆重面世，结合国内外研发精英实力，重点打造焕然一新的草图设计模块，包括与二维CAD的兼容性、新增更丰富的高效功能等。在此，小编特意邀请三维CAD设计专家，以灯罩为例，与大家分享如何通过xelega3D 2015的全新草图设计功能，告别以往繁琐的软件操作。

第一步：插入草图，可以把画好luck18网址图形直接复制到xelega3D的草图，如下图，也可以直接在xelega3D的草图环境中直接绘制。

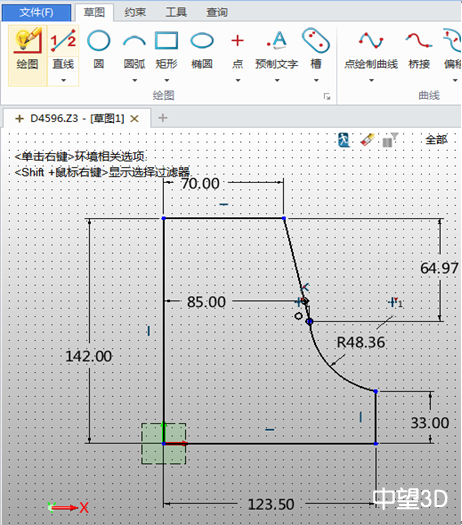

图1/2D转3D草图

第二步：使用【画线裁剪】功能删除多余的线条。点击【画线裁剪】，按住左键，然后如画线一样拖动线条，就能快速裁剪或删除所有画过的对象，效果非常快速直观（图2）。

图2/【划线裁剪】功能的效果图

第三步：使用【重叠检查】功能检查线条。点击【重叠检查】，红色显示重叠部分，一般来说重叠对象是很难被发现，但软件增加了清晰的列表及标注后，用户就能灵活地决定是否删除相关重叠部分，如图3所示。

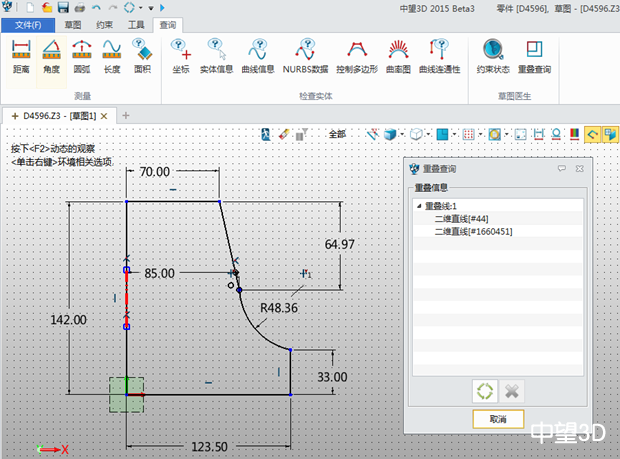

图3/【重叠检查】功能的效果图

第四步：使用【约束状态】功能检查约束，点击【约束状态】，软件自动显示约束的状态，如下图所示。

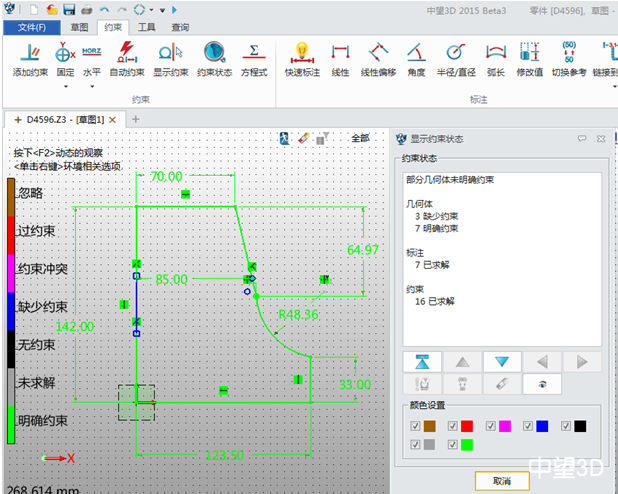

图4/【约束状态】功能的效果图

第五步：使用【旋转】等其它命令完成灯罩的设计。

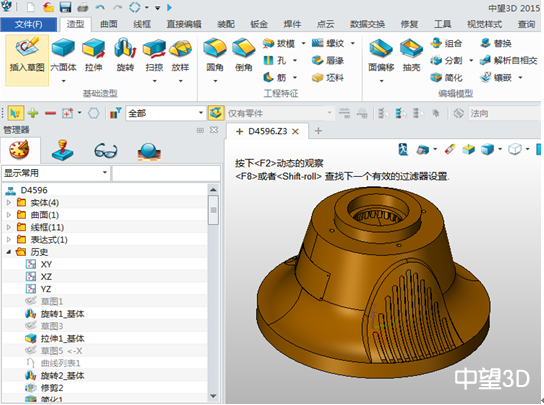

图5-【旋转】命令的效果图

事实上，xelega3D2015除了焕然一新的草图设计功能外，也全面优化了建模的流畅性、工程图3D标注、CAM加工的精准性、数据兼容性等，为企业、个人用户提供更高效的数字化设计/制造全流程方案。欢迎各位参与xelega3D 2015有奖测评活动，只需反馈使用建议，即可赢取iPad mini和xelega3D2015正版激活号，更是为中国三维设计软件的发展贡献你的力量！请登录xelega3D2015专题页面http://www.zw3d.com.cn/special/list-98.html进一步了解新功能及参与有奖测评。
