       圣诞来临，餐桌欢庆是首选，那快乐时光总少不了可乐的畅饮！看着喝完的可乐罐，是否想过自己也要用三维设计软件亲手来绘制一个可乐罐呢？当有这个灵感后，我就用建模功能强大快速的三维CADxelega3D来尝试，相比其他国外三维设计软件来说，国产三维CADxelega3D除了应用在工业设计方面，还可以在日常生活中设计各种生活品，而且上手容易、灵活便捷、功能强大。在这个热闹的圣诞节里，我就以可乐罐为例，给大家充充电，跟大家交流一下三维CADxelega3D的建模过程吧。不多说，先发张个人作品给大家一睹为快：

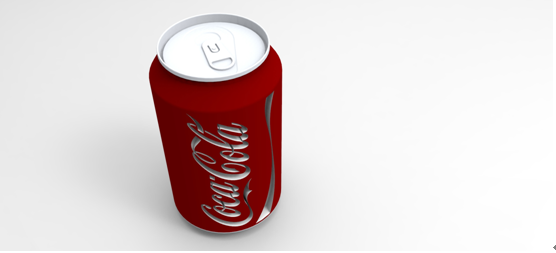

图 / 用xelega3D快速绘制的可乐罐


       想拿这罐可乐喝吗？ 别激动哟，这不是实物拍的，这仅仅是用国产三维设计软件xelega3D绘制而已。 你是否好奇这xelega3D如何设计这可乐罐呢？不着急，跟着我的节奏，咱们一起来绘制可乐罐的吧！

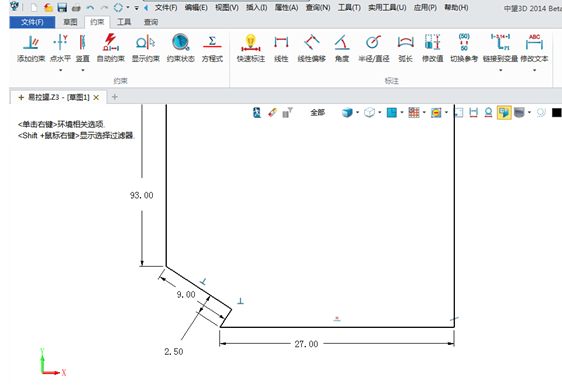

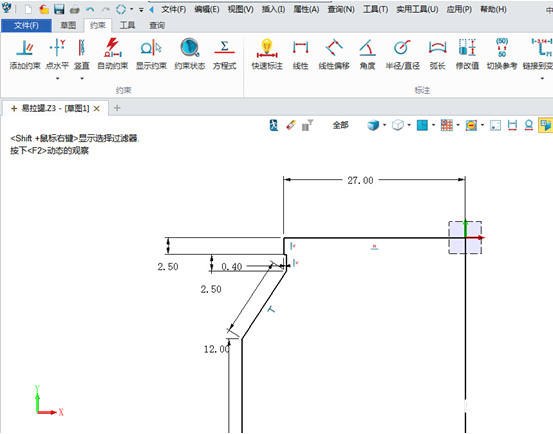

       第一步，旋转。选择XY平面，插入草图，绘制该可乐罐的旋转轮廓，具体尺寸如下图所示：


       绘制完草图后，点击退出。选择旋转命令，以该草图为轮廓，进行旋转，完成可乐罐基体的绘制。

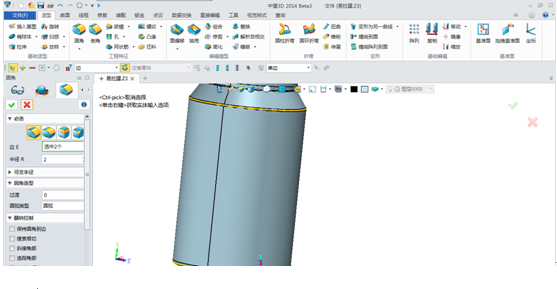

       第二步，圆角处理。选择可乐罐上下边，半径为2进行圆角处理，如下图所示：


       然后按照图纸给出的步骤依次对可乐罐各边进行圆角处理。

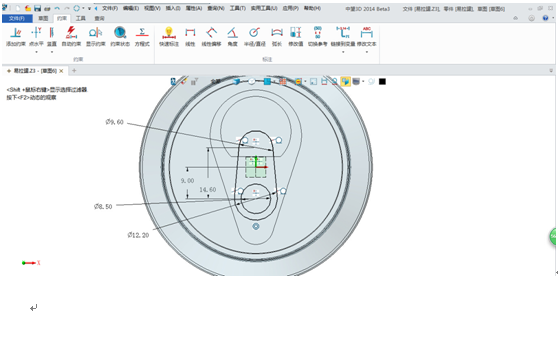

       第三步，拉环绘制。选择可乐罐顶面，插入草图，绘制拉环草图，具体尺寸如下图所示：



        第四步，点击退出，选择拉伸命令，厚度设置为1mm，完成拉环建模。

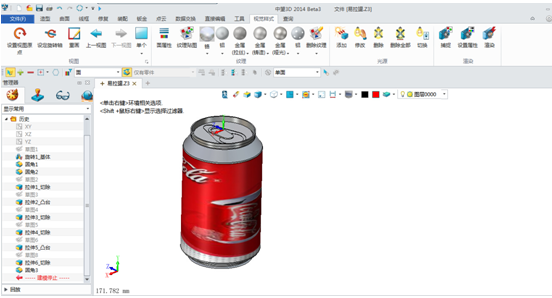

        当然，可在可乐罐瓶身上进行纹理贴图处理，使其更加自然真实。xelega3D的纹理贴图还是很人性化的，可按照提示，设置好长宽尺寸，使其图片铺满整个罐身（可根据个人喜好，设计具有圣诞特色的纹理图案。）如下图所示：



        通过以上步骤，可乐罐已建模完成。我想你已大概了解运用xelega3D完成可乐罐的绘制过程。是不是感觉xelega3D软件让你更快速、更便捷地绘制自己的作品呢？工欲善其事，必先利其器，想要成为一名优秀的设计师，首先要对三维设计软件有一个深刻的认知。而xelega3D正是我的“利器”，它相较于其他软件比如SolidWorks，proe等国外三维CAD来说，快速建模功能是一大特色，从而能极大的缩短设计时间，更人性化、更高效地辅助你完成看似复杂工作。结合3D图纸可更好地理解这次的设计，3D图纸可到xelega技术社区（//www.xelega.com/community/thread-17337-1-1.html）免费下载。
