河南科技大学永强

目前国内反恐势力日益猖獗，每每看到警方因路面障碍、恐怖势力武器配备强大而无法及时完成任务，我都痛心不已。用三维设计软件设计出一款具备强大火力而又灵活方便的警用突击车，是我一直思考创作的素材。在设计过程中，如何快速三维建模是一大难题。因此我选择在快速建模有明显优势的三维CAD软件xelega3D作为全程的设计工具，下面我为大家简单描述突击车的建模设计过程：

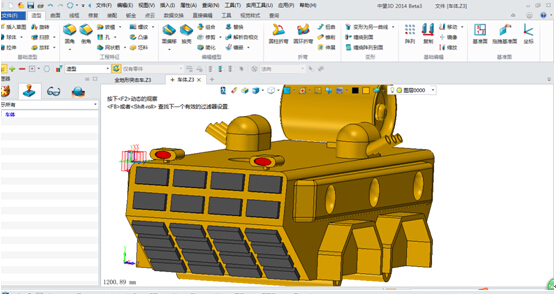

图为xelega3d建模设计的警用全地形突击车

由于突击车装配件较多，本文不能一一阐述设计过程，我将选择有代表性的炮管护甲为例，展示用xelega3D快速建模的技巧。

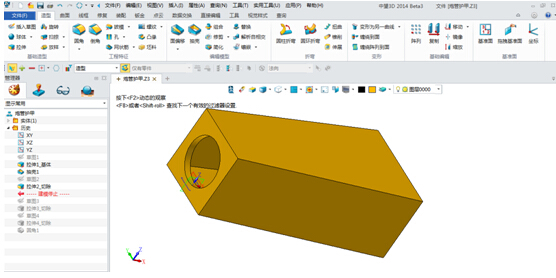

第一步，创建基体，按照图纸中给出的数据，建立护甲基体，如下图所示：

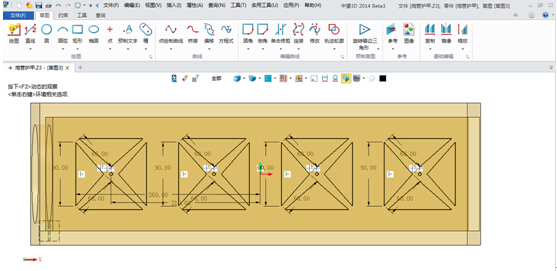

第二步，拉伸切除。选择该护甲侧面插入草图，绘制草图，如下图所示：

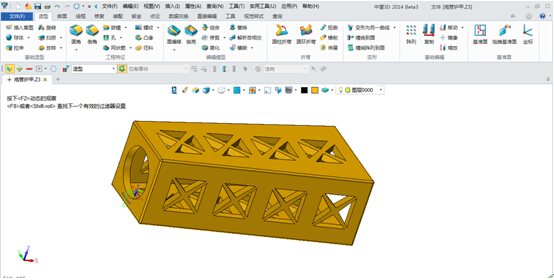

点击退出，选择拉伸切除命令，进行侧面切除，同理再对顶面进行拉伸切除，以及整个侧边倒圆角等工作来完成护甲的建模，如下图所示：

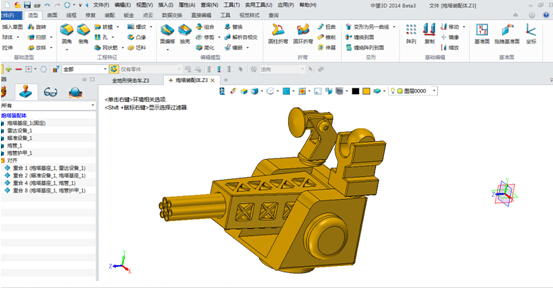

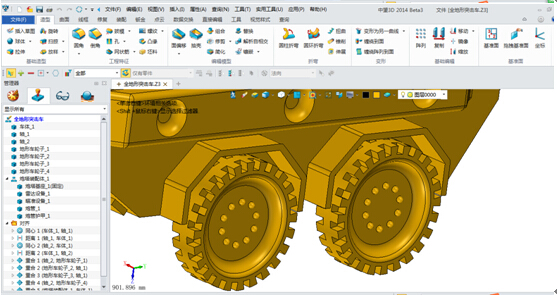

就这样轻松完成护甲的建模过程，其余的部件，用xelega3D也可迅速完成设计，由于篇幅所制，暂时上图展示，如下：

总结：通过以上设计过程，我们发现看似不可能完成的工作，其实简单几步即可完成，有赖一款得心应手的设计利器。xelega3D的快速建模能力是如此之强，它能够极大地缩短你建模时间，更加高效地协助你完成看似复杂工作。对本文图纸感兴趣的朋友，可以登录//www.xelega.com/community/thread-17229-1-1.html下载。另外，三维设计软件xelega3D针对初学者提供完善的培训机制，保证学习的便捷性和灵活性，且时间长期有效，有兴趣的朋友们可以看过来哦：http://www.zw3d.com.cn/special/zhuanqu/list-102.html。
