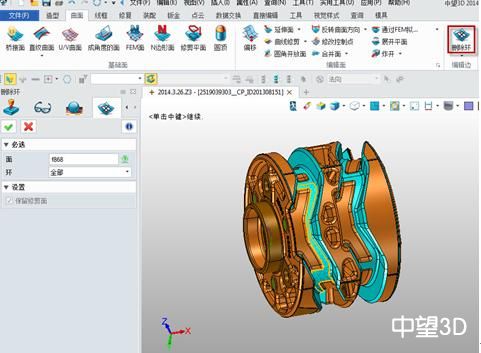

首先，创建一个面，用来生成刀轨。使用xelega3D“曲面”里面的“删除环”功能，选中底部的蓝色面。整个操作方式十分直观。
这步完成后，即可立刻生成一个底部曲面。

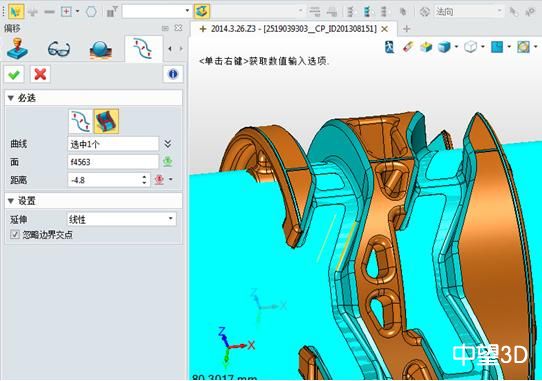

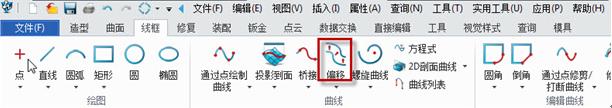

使用xelega3D曲线里面的“偏移”功能，便可快速析取中间线，过程简便高效。
完成以上操作后，单击右键进入xelega3D的“加工方案”。

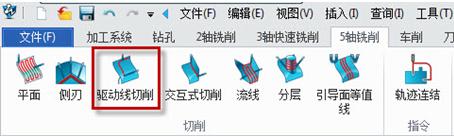

点击插入“驱动线切削”。

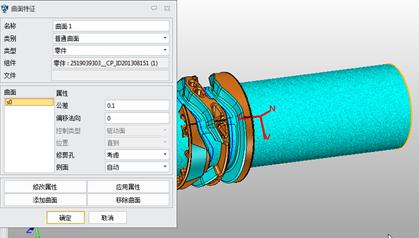

选择底面作为特征面。

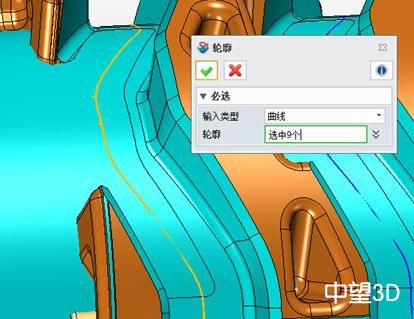

选择曲线作为特征。

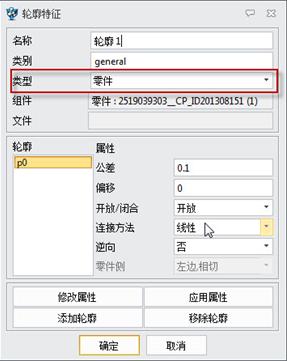

并把轮廓特征的“类型”改为“零件”。

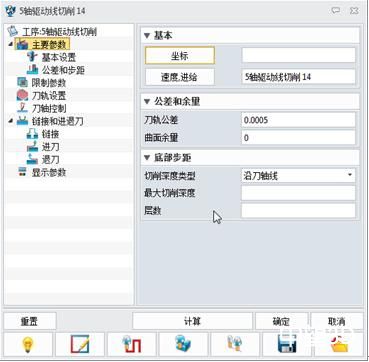

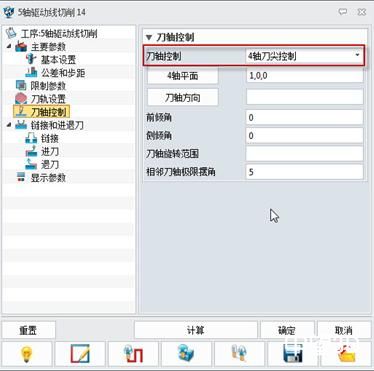

修改刀轨的主要参数，并将刀轨修改为“四轴加工”。
接下来，就可以生成刀具轨迹了。
运用同样原理，生成另外一个刀轨。在实体仿真中，还可清晰明了地看到四轴加工的效果。

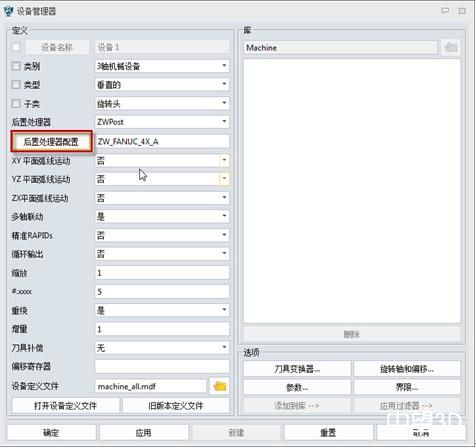

在机床设备里面，选择四轴后处理。

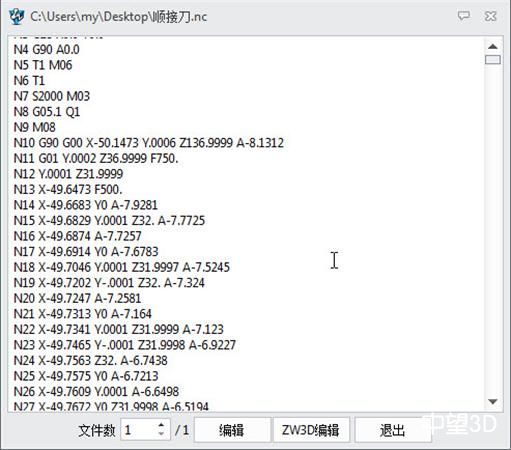

一键输出四轴的NC代码。
完成以上全部步骤，就可以加工出完全满足精度要求的变速拨鼓了。xelega3D易学易用的操作界面，让整个操作过程非常直观、高效，设计师无需花费太多精力，便能快速掌握变速拨鼓的加工技巧。
全新的xelega3D 2014拥有从数控车到2-5轴的CNC加工功能，不但能准确加工出适用于汽车行业的变速拨鼓，也能为机械、电子、模具、日用品等行业提供完整而高效的CAM加工解决方案，满足企业在日常生产中的需要。为了帮助用户轻松体验三维CADxelega3D的更多新功能，xelega3D推出 “跟奉老师学3D”线上交流平台http://www.zw3d.com.cn/service/jiaocheng/list-39.html，3D设计专家奉老师可在线解答网友问题，帮助大家快速掌握3D设计并实际投入工作中。时间有限的学员还可通过微信预约奉老师的面授课程，在5至10天内高效掌握3D设计技能。
