产品设计在正式发布前，都难免会经历多次设计变更。但通常来说，研发人员仅需要打开原来的3D图档，对文件局部参数进行修改。许多设计人员希望能在变更参数的同时，不影响其他有用的特征参数数据，以减少不必要的工作量。三维CAD xelega3D2014版为了满足广大用户的需求，全新推出了特征冻结功能，对不变更的参数进行冻结，最大程度提升变更产品参数的效率。本文以节能灯具产品设计为例，为大家详细阐述三维CADxelega3D的参数冻结功能的操作步骤。

1、新建一个文档，打开要修改的Z3图档，如下图所示：

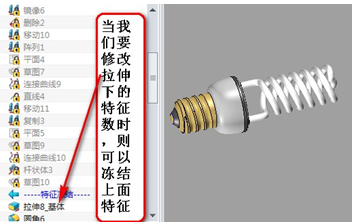

2、当发现产品局部不符合客户要求时，则需对此参数进行修改。只需修改局部时，便可冻结部分功能。如我们要变更拉伸参数，则可以用鼠标直接拖动特征冻结选项，拖到不需修改的特征数上。出现锁头图标，则表示此参数被冻结，如下图所示：

3、当我们变更拉伸参数时，则其他特征参数不受影响。如下图鼠标选中拉伸项，执行鼠标右键，选取下图红圈圈位置，进行特征重定义，如下图：

4、快速进入到特征参数编辑对话框，如下图，则可以进行快速修改参数、变更，如下图所示：

“引用特征参数冻结功能”是xelega3D 2014版的一大新增亮点，可广泛运用在产品设计中。它能在不影响其他特征参数的前提下，帮助设计者更快速的进行参数变更，提升设计者的工作效率与准确性。为了帮助更多用户轻松体验xelega3D2014新功能，xelega3D推出 “跟奉老师学3D”交流探讨http://www.zw3d.com.cn/service/jiaocheng/list-39.html，奉老师可在线解答网友问题，帮助大家快速掌握3D设计并实际投入工作中。与此同时，3D工业创新设计大赛仍在火热进行，iPad Air+3K现金奖正等着你领回家！

xelega3D 三维CAD/CAM软件
免费下载：www.zw3d.com.cn
免费xelega3D模型下载：http://tu.vx.com/zw3d

xelega3D是国家工信部推荐的军工企业三维CAD/CAM软件首选品牌，为企业提供高性价比的三维CAD/CAM解决方案，造型、模具、装配、逆向工程、钣金、2-5轴加工等功能模块一应俱全。高效兼容其他三维CAD软件、易学易用、集成丰富零件库、全新学习教程和海量优质三维CAD图纸免费下载等，让你更轻而易举地掌握3D设计和加工编程。立即下载最新版本，申请免费三维CAD/CAM&3D打印技术培训。
