      经过多年发展，我国木工机械行业已经成为重要的技术装备行业之一，木工机械已经从纯粹的机械产品向机电一体化的技术过渡，数控木工机械的普及率日益提高。为使产品制造质量、技术性能、可靠性等得到普遍提高，国际知名木工机械企业已大量采用计算机辅助设计（CAD）、计算机辅助制造（CAM）等技术，主要应用到木工机械设计，加工，以及机床的定制化服务等方面。本文向大家推荐介绍一款国内知名的三维CAD/CAM软件—xelega3D，展示在木工机械行业的应用情况。

     在用xelega3D进行设计过程中，可以利用板材，组装成整个柜子，可以模仿柜子的运动，并且可以检查装配的干涉问题，提早发现问题。

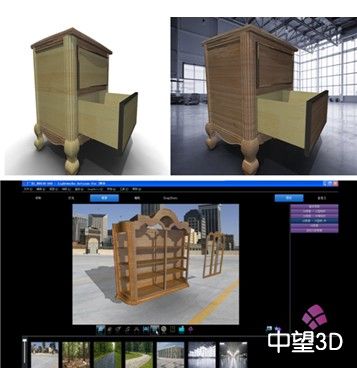

图1：用xelega3D三维效果渲染柜子效果图

       并可以对柜子进行渲染，提前得到柜子的照片，给客户展示效果（见上图1），并且可以更改柜子的材质：木质的，塑料的，金属的，拉丝的，只需要拖拽材质就可以更改，并且轻松修改家具的背景，展台，超市，家具城，随意修改非常方便。（见下图2）




图2：xelega3D可以随意灵活改变设计图中背景场景

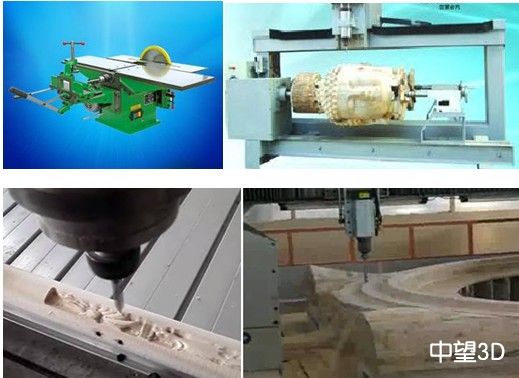

       在加工方面，xelega3D可以完成木工的雕花，见下图3，而且xelega3D中有个浮雕功能，用xelega3D的加工功能，在机床上实现浮雕效果。这个功能在机械木工行业方面比较常用，xelega3D可以快速灵活完成。
图3：xelega3D快速完成木工雕花

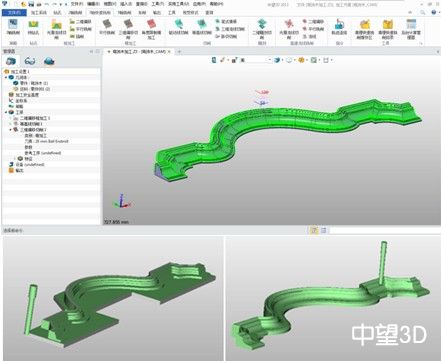

      xelega3D在加工方面被广泛运用的，也包括可以完成饰木以及各种家具的加工，从开粗加工到最后的精加工，见下图：

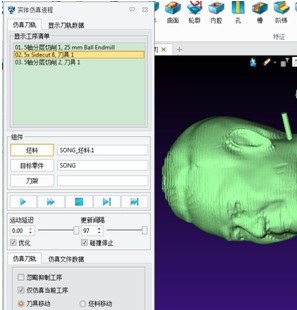

最后输出代码到机床上加工,完成3轴的加工，见上图

      类似其他三维CAD软件，xelega3D同样可以多轴加工，完成四轴以及五轴的加工，如下图的木料佛头四轴加工。
图5：xelega3D运用木料佛头四轴加工

     xelega3D还可以针对木工机械企业的需求进行定制服务，进行定特定的加工方法以及工作流程，让设计和加工的效率进一步加强。

    xelega3D通过与机床的集成，定制开发了适合木工机床加工的工序和参数，定制的模板省去了工程师设计参数的时间，优化了设计参数，可以直接四轴加工stl文件，并可以控制刀具的接触角度，加工表面光洁度更高，木工雕刻更加方便。


       xelega3D作为一款高性价比的CAD/CAM软件，在木工机械行业的应用能贴近客户的需求，满足从设计到加工的全方位的工作任务，帮助木工机械企业降低软件采购成本，提升竞争优势，本文图纸已上传到微小网VX.com图纸频道，可以免费下载。如果想要进一步了解如何通过xelega3D绘制更多的产品设计或下载免费本文图纸，可以到三维CAD专家奉老师的培训栏目—“跟奉老师学3D”交流探讨（http://www.zwcad.com/community/thread-13563-1-1.html），奉老师可在线解答网友问题，帮助大家快速掌握3D设计并实际投入工作中。
