电感线圈是电子产品行业常用器件，绝大多数的电子产品都离不开电感线圈，如何能在生产过程中，进行前期的快速三维设计从而投入生产制作，是电子器件企业工程设计师们极其关注的问题。下面我们来看一下电感线圈怎么通过三维CAD软件xelega3D快速建模，完成前期的三维CAD设计。

对比其他三维CAD软件，xelega3D在建模设计上更加简易快速，绘制电感线圈主要用到草图、造型旋转、圆角、相交线、杆状扫掠等主要功能操作，即可完成整个建模设计过程。

1．首先建立内部圆环，以下图所示草图做旋转操作，插入以下草图:

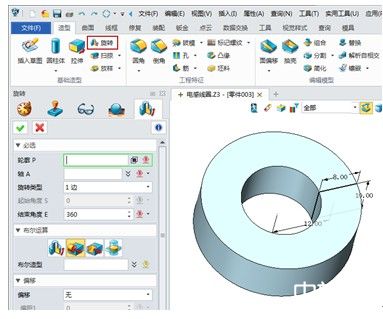

接着使用造型旋转功能，   见下图

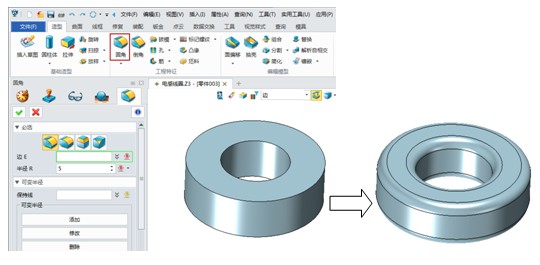

2．接下来对锐边添加圆角，见下图

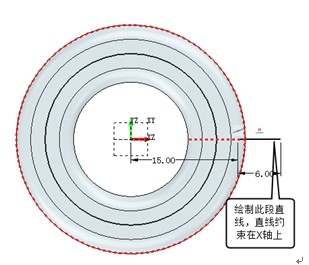

3．然后绘制创建螺旋绕线草图

a.画出圆环的中线

b.绘制螺旋直线

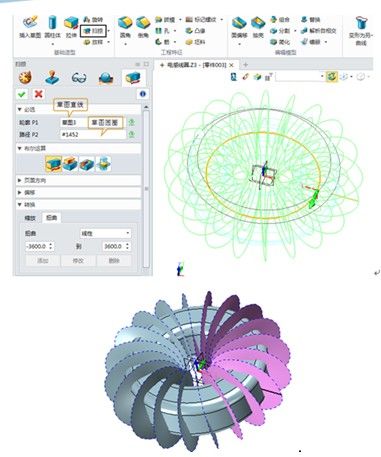

4．使用扫掠功能创建螺旋面

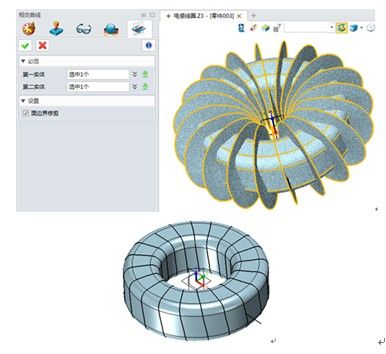

5．使用相交线功能创建螺旋线  ，见下图

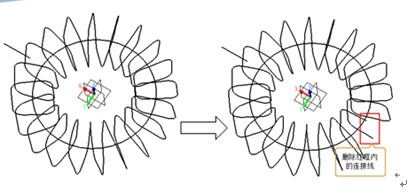

6．接下来编辑螺旋线

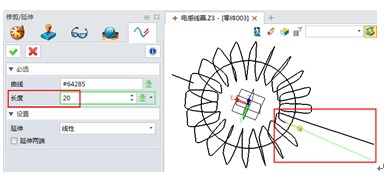

7．延长直线长度

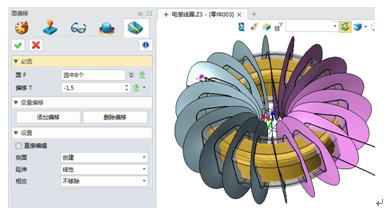

8．使用面偏移功能把圆环往内偏移1.5

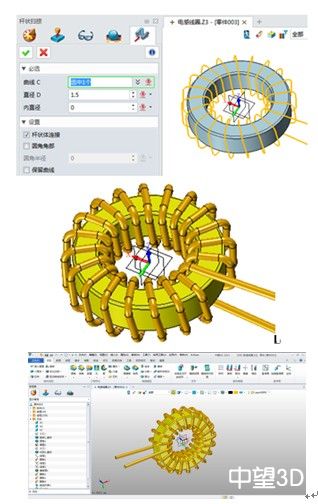

9．最后一步，使用杆状扫掠功能一步生成缠绕铜线

电感线圈看似容易，但实际操作设计，需要软件的强大快速建模能力，确保效率的提高。xelega3D在建模绘制过程中，表现出如果想要进一步了解如何通过xelega3D绘制更多的产品设计，可以到三维CAD专家奉老师的培训栏目——跟奉老师学3D，奉老师针对该功能的行业应用提供了全面的视频教程和图纸资源（//www.xelega.com/community/thread-11602-1-1.html），与专家互动交流，帮助大家快速掌握3D设计并实际投入工作中。
