问题描述

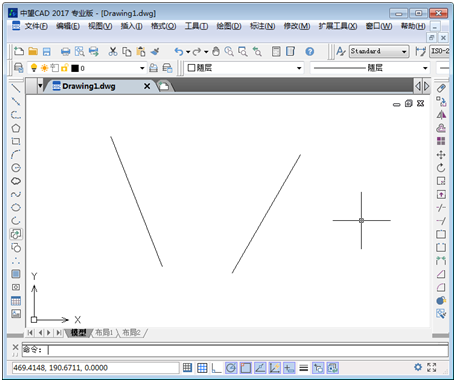

在绘图过程中使用延伸或裁剪命令时如果两对象未直接相交则不能直接完成延伸或裁剪动作。
问题原因
系统变量EDGEMODE的默认值发生改变。
解决方法一
1、在命令行输入EDGEMODE。
2、根据命令行提示输入数值【1】回车。
解决方法二

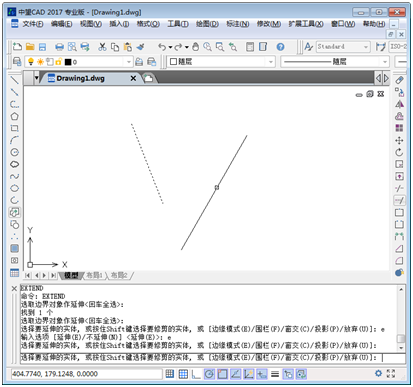

1、在命令行输入【EXTEND】，然后【回车】。
2、命令行提示：
当前设置：投影=视图，边=无
选择边界的边...
选择对象或<全部选择>：选择对象，然后【回车】
选择对象或<全部选择>：
选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/撤销(U)]：输入【E】，然后回车
输入隐含边延伸模式 [延伸(E)/不延伸(N)] <不延伸>：输入【E】，然后回车
选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/撤销(U)]：选择需要延伸的对象
