汽车三维CAD设计师Joe表示，进行轮毂的三维CAD设计，可通过轮毂基体创建、轮幅创建、把轮幅和轮毂基体做布尔加运算、旋转切除轮毂花纹、用倒圆角功能做最后的倒圆角修饰等五大步骤进行。在这几个步骤上，对比其他三维cad设计软件，xelega3D的操作流程更加简易清晰：基体与轮幅独立快速建模，最后做一个布尔加运算就可以完成主体建模，即可实现轻松完成快速绘制过程：

       1.第一步：轮毂基体创建

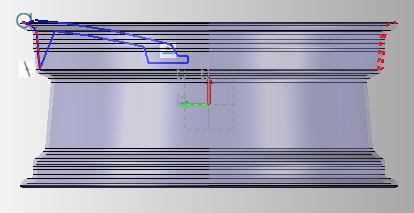

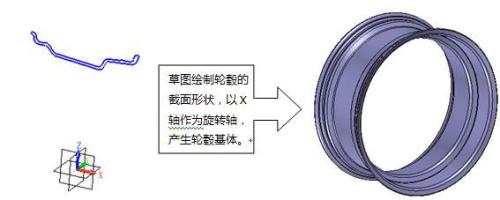

       a.打开xelega3D界面，插入草图绘制轮毂外形截面。

       b.用xelega3D旋转功能以X轴作为旋转轴产生造型基体。

       2.第二步：轮幅创建

       a.使用xelega3D草图功能绘制轮幅的截面轮廓

       b. 旋转功能以X轴作为旋转轴产生轮幅形状

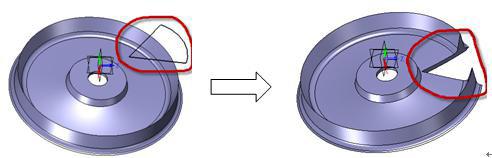

       c.切割轮幅空隙，草图绘制下图形状作为拉伸切除的对象

       d.用xelega3D阵列功能阵列复制切除特征

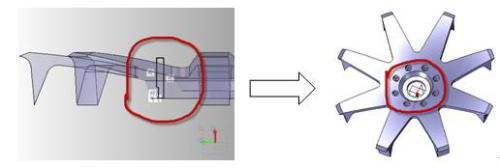

       e.草图绘制安装孔截面轮廓，旋转切除出安装孔，阵列得出8个安装孔

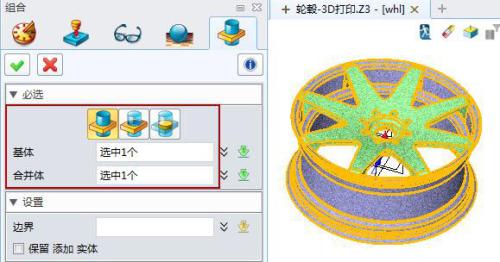

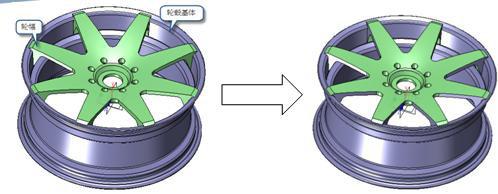

       3.第三步：使用布尔运算把轮幅和轮毂基体做布尔加运算

       4.第四步：旋转切除轮毂花纹

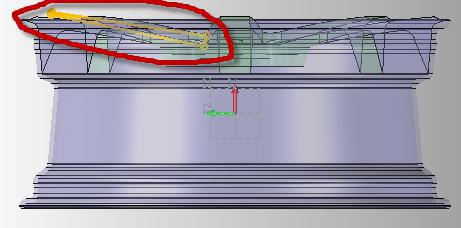

       a.绘制花纹形状

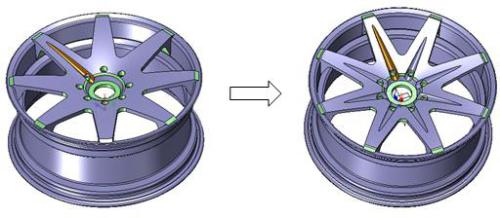

       b.利用xelega3D草图旋转切除得到轮毂花纹，阵列共8个切除特征

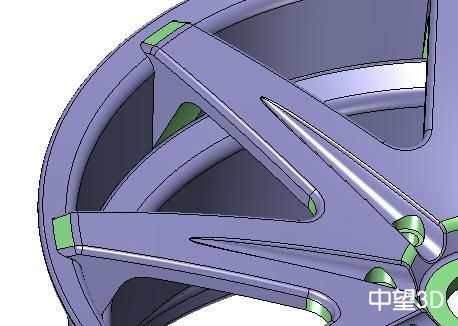

       5.第五步：用倒圆角功能做最后的倒圆角修饰

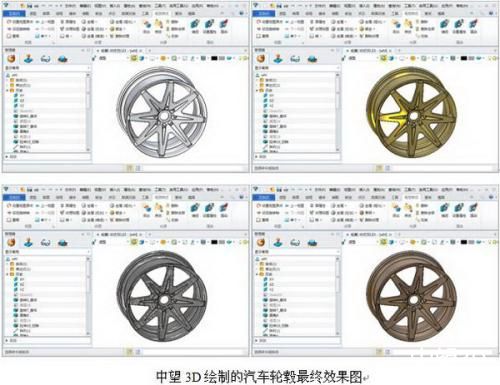

       至此，经过几个步骤的绘制，汽车轮毂效果图完工（如下图）。

       通过演示如何用三维CADxelega3D用基体与轮幅独立快速建模，最后做一个布尔加运算就可以完成主体建模等步骤绘制汽车轮毂，国产三维CAD软件所表现出来的强大造型、曲面、曲线建模功能，已经非常成熟，而且能满足制造业企业的使用需求。值得注意的是，xelega3D 2013最新版本中加入的直接输出到“3D打印机”（Print3D）的功能，该功能让用户能够非常方便快捷地与3D打印机交互，自动输出快速打印，对比传统模具制作，企业可以更快成型出模，从几周的时间成本缩短到1天或更短时间，大大节省了企业的制作成本。如有兴趣了解如何将绘制的设计图进行3D打印，请关注xelega3D官网相关信息。本文的轮毂三维CAD图纸免可以费下载，欢迎登陆xelega技术社区的xelega3d图纸交换区（//www.xelega.com/community/thread-4646-1-1.html）。
