空调盘管的左右侧板（如上实际产品图）

       首先，新建一个文档，在菜单栏里选取“插入”-----弹出如下对话框，输入变量符号、表达式

       可设置出一个变量关系式，以此方式建立另外两个变量，则步骤值为。

       步骤二：绘制草图矩形框，选中需要变量的尺寸进行变量设定，如下图设置长度L1值，让长度与变量关联起来，当你需要更改长度LI时，只需更改变量就可以跟随变动，非常方便，也减少了工程师的额外的操作步骤，使设计更加快速。

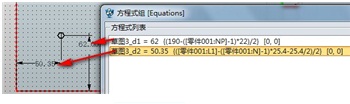

       步骤三：长方形框拉伸，以拉伸面为基准，进入草图，绘制凹陷孔草图，并对尺寸进行变量设置，（如下图）

       生成的凹陷孔，进行阵列变量设置（如下图）

       若需凹陷孔的个数跟随长度的变化而改变，则可以修改变量参数，如下图修改变量L1，则可以驱动凹陷孔横向数值。

       则可以根据设计需求，设计出各种规格的产品，如下图所示：

       通过广东高村空调公司的以上实践案例分析可得知，xelega3D引用参数变量，它能方便、智能的帮助工程师提高三维CAD设计效率与准确率，能更快速地投入生产，极大降低了了空调市场需求的变化对CAD设计生产周期的影响，保证设计-加工更加快速地实现。为此，xelega3D也为大量这类型需求的客户，提供了CAD/CAM解决方案。
