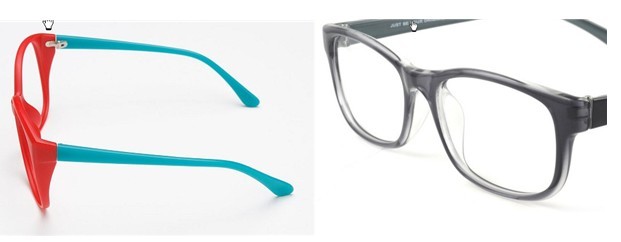

以眼镜的曲面设计为例，讲解缠绕造型到面的功能应用。

       在这些设计的时候，初始可能还是平面的设计，后续如何轻松地转化成想要的曲面效果呢？在xelega3D 2013中，我们可以轻易地把实体的造型投影到任意的曲面上。下面用一个简单的例子来展示该软件的功能。

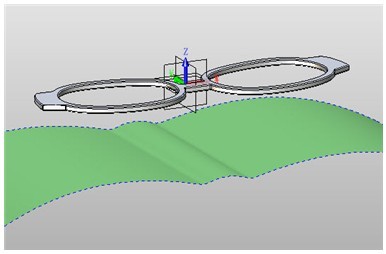

       我们第一步先把这个实体缠绕到下面这个曲面上，看看做成眼镜框的效果。

       在xelega3D 2013中只需要用一个功能：缠绕实体到面。先在操作界面上寻找该功能。如下图：

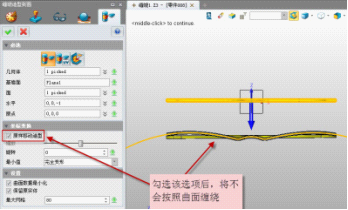

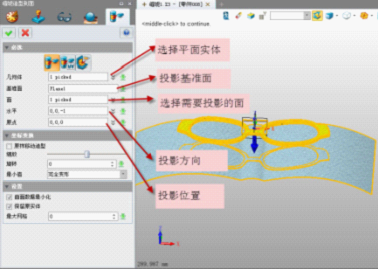

       点击进入后设置内部参数，如下图：

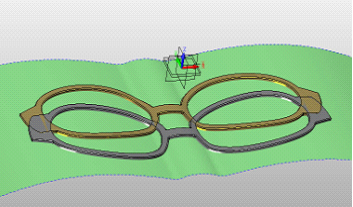

       我们可以看下效果如何：

       如果仅满足于上面的效果，那么完全不够，因为眼镜是一个系列的，或者您希望做一个大点的眼镜，那么就不是一个简单的比例缩放了。在xelega3D 2013软件中，完全可以通过参数的设置完成想要的细节修改。

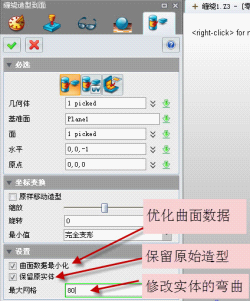

       修改造型比例，按照以下设置：

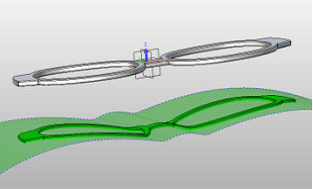

       完成以上设置后，将会生成不同比例的眼镜框，如下图：

       可能您觉得这个外观还不够完美，希望能再弯曲一下，可按照以下操作：

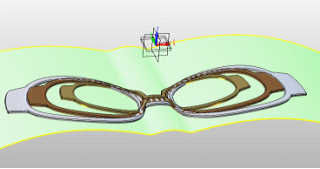

       大功告成，下面就是修改弯曲后的效果：

       从上图您看到，完成设计后的实体的所有面都是跟曲面的方向是一致的，达到了预期设计要求效果。

       通过实体案例分析，xelega3D 2013缠绕造型到面的应用，在工业设计过程中，是个非常实用的功能亮点。xelega3D 2013能够满足设计师们的工业设计需求，加快产品的CAD\CAM设计速度，迅速将设计师的想法概念完美的展现。小编接下来会继续为大家介绍更多的CAD/CAM设计亮点，方便开阔大家的设计视野。免费下载试用，请登录http://www.zwcad.com/product/zw3d2013.html
