CAD初学者教程：如何绘制长方体和圆锥体
我们在CAD中设计楼房构造图或者说设计一些生活用品时，可能也会比较经常要绘制长方体或者圆锥体，本文将给大家介绍如何绘制长方体和圆锥体，希望能帮助到大家！
长方体绘制步骤如下：
1.首先，我们打开xelegaCAD软件。

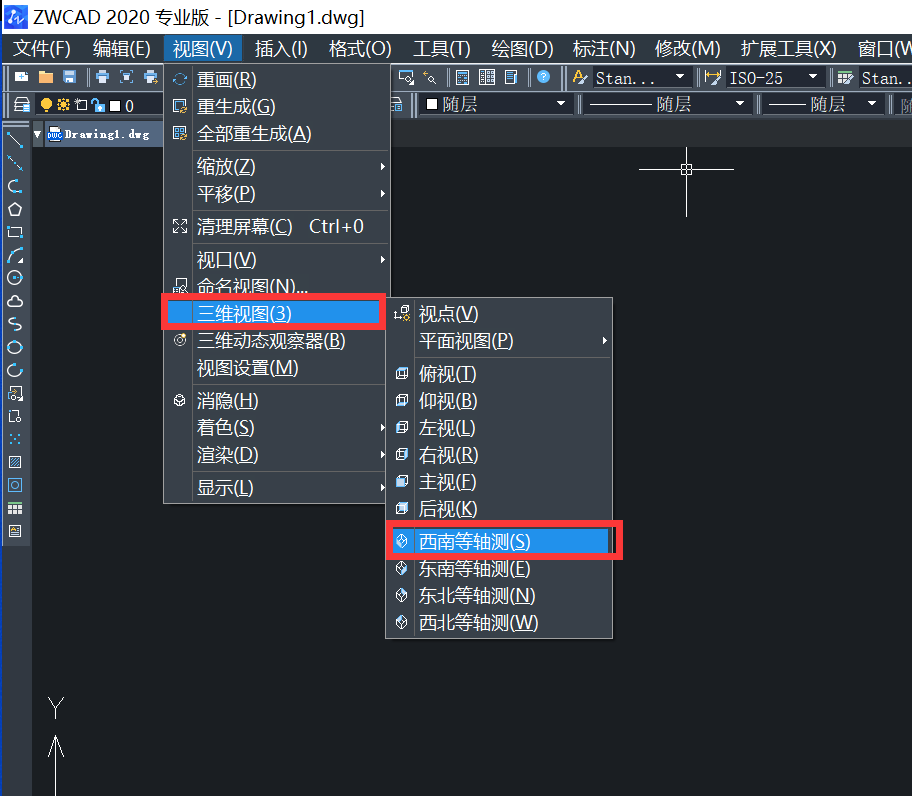

2.我们点击“视图”再点击“三维视图”点击“西南等轴测”，我们需要将当前视图切换到西南等轴测视图。
3.然后，我们在命令行输入AI_BOX并回车，根据命令行的提示创建长方体表面。

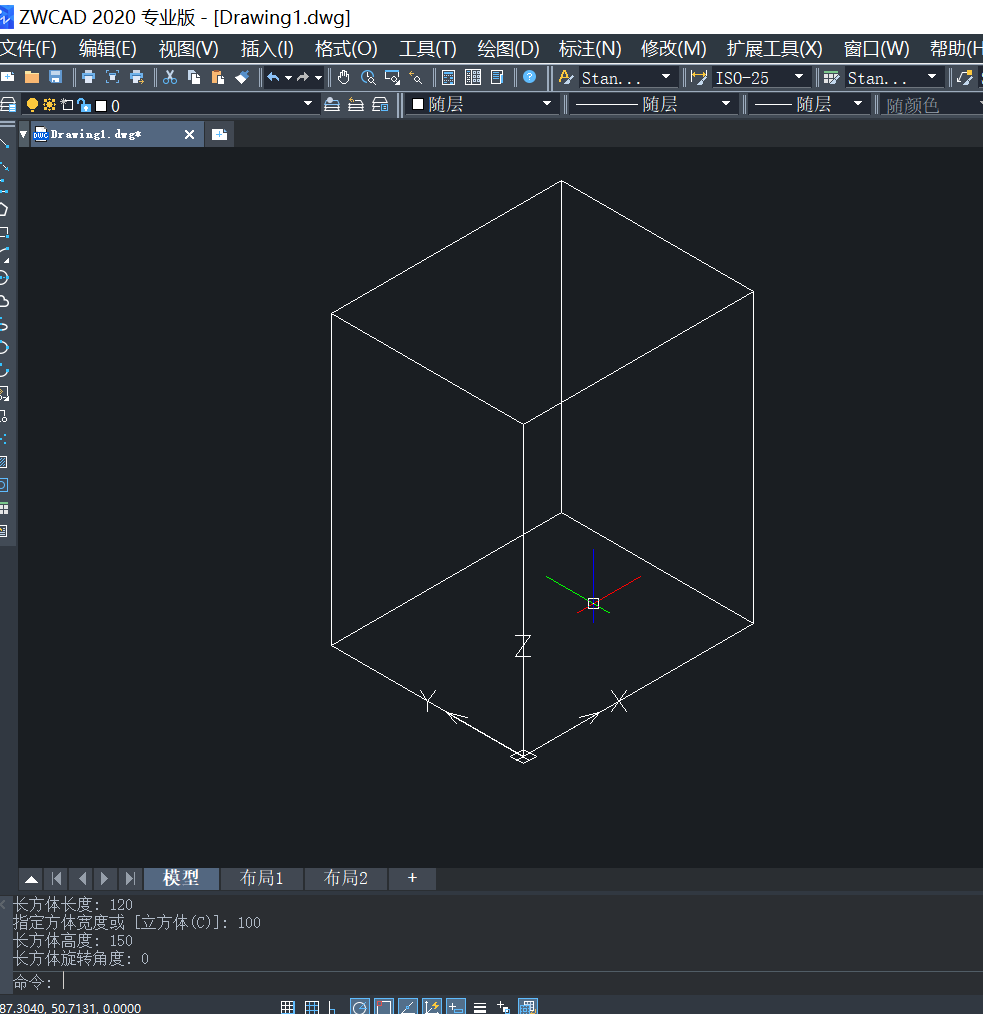

4.命令行操作如下图：
设置相关参数如下
长方形长度120，
方体宽度100
长方体高度150
5.长方体创建成功！
圆锥体绘制步骤如下：
1.首先，我们打开luck18网址软件。
2.我们点击“视图”再点击“三维视图”点击“西南等轴测”，我们需要将当前视图切换到西南等轴测视图。
3.在命令行输入AI_CONE并回车，根据命令行提示进行绘图。

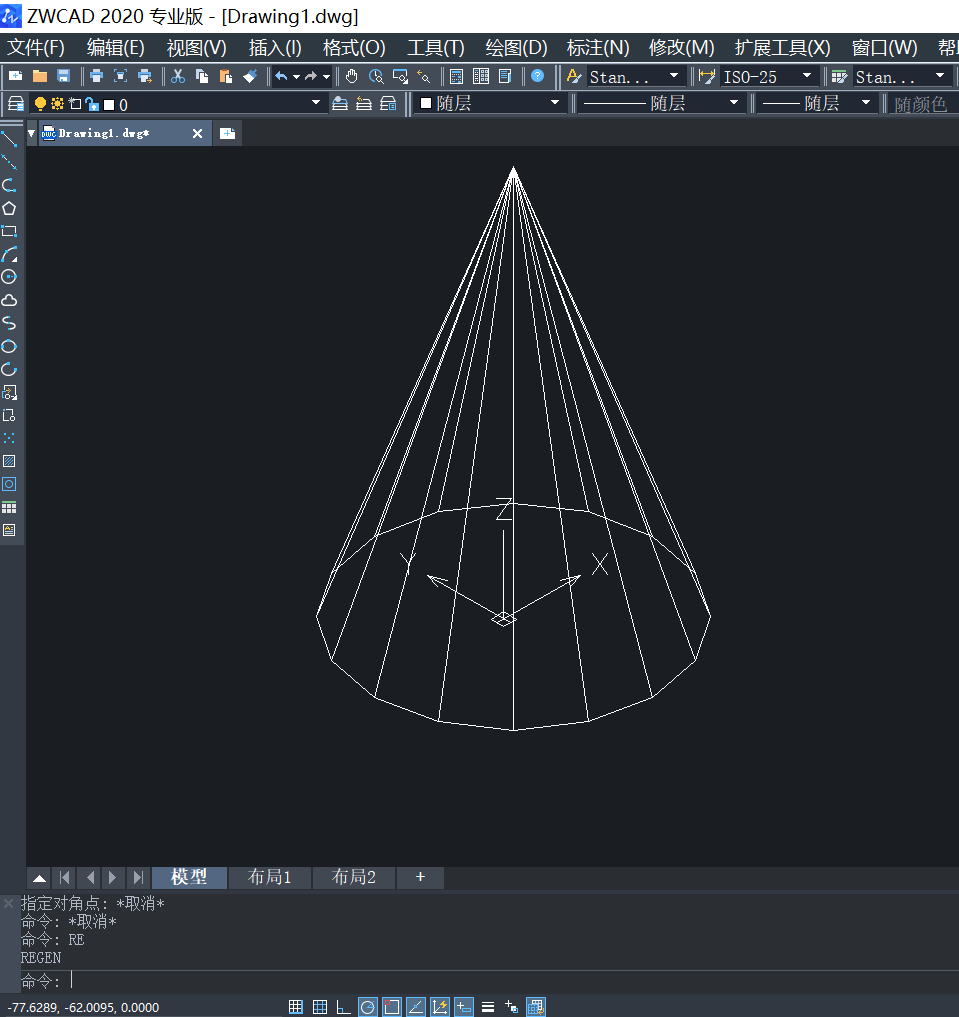

4.命令行操作如下图：设置圆心、圆锥体底面半径、圆锥体高度、及圆锥体分割的数量等相关参数。
5.这样圆锥就绘制完成了！
